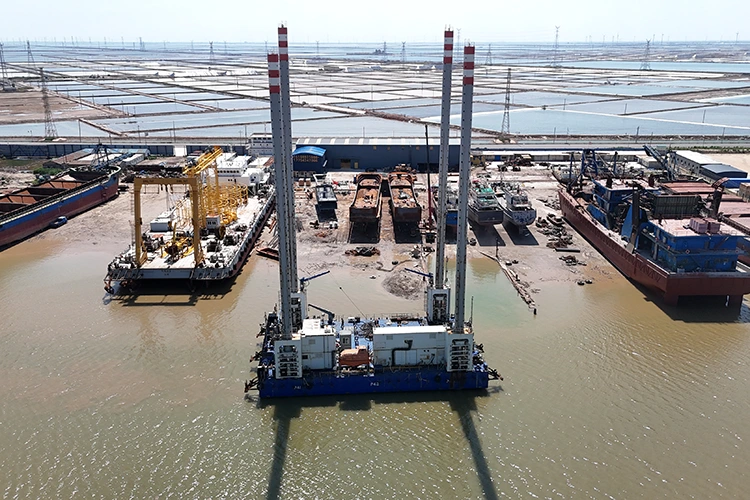

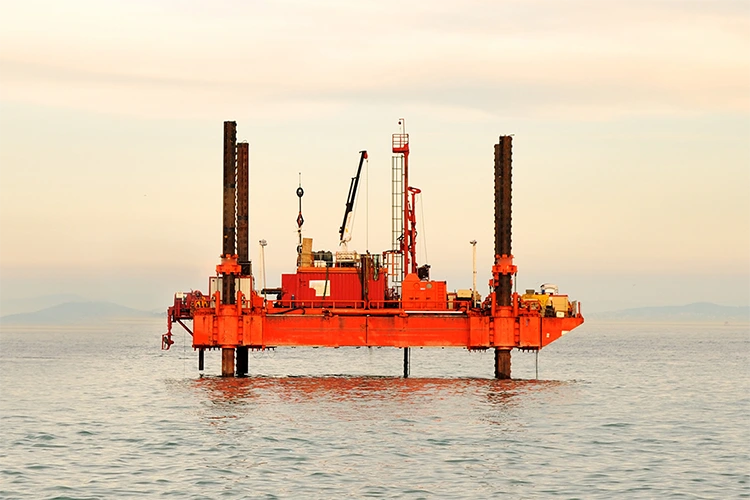

منصة عمل جاك أب

يؤدي استئجار صنادل منفصلة لكل مرحلة من مراحل المشروع إلى رفع الأسعار اليومية وتعقيد الخدمات اللوجستية الخارجية. يتم الحصول على هذا النظام ذاتي الرفع مباشرةً من منشآت الموردين في الصين لمنصة العمل HAIDING SHIPYARD Jack Up، وهو يمنع تكرار الأسطول باستخدام أقفال قياسية على سطح السفينة. يقوم المشغلون بتبديل الوحدات الوظيفية على هيكل واحد ثابت لدعم التكديس والتدريج والحشو بأصل واحد.

مشكلة مدير المشروع: الأصول التي تعمل لمدة أسبوع واحد فقط في الشهر

لديك برنامج بناء خارجي مدته 12 شهرًا. بارجة الرافعة مشغولة لمدة أربعة أشهر. أما بقية الوقت، فهو إما انتظار المواد، أو انتظار الطقس، أو انتظار حزمة العمل التالية. لكنك لا تزال تدفع سعر الإيجار - غالبًا ما يتراوح بين 50.000 إلى 80.000 دولار في اليوم.

منصة العمل تغير تلك الحسابات:

يستغرق كل تبديل لمنصة عمل Jack Up يومين. البديل - الاحتفاظ ببارجة منفصلة، ​​وسفينة رافعة، ومركب عائم للإقامة في الموقع - سيكلف ثلاثة أضعاف ذلك ويربط ثلاثة أضعاف التنسيق البحري.

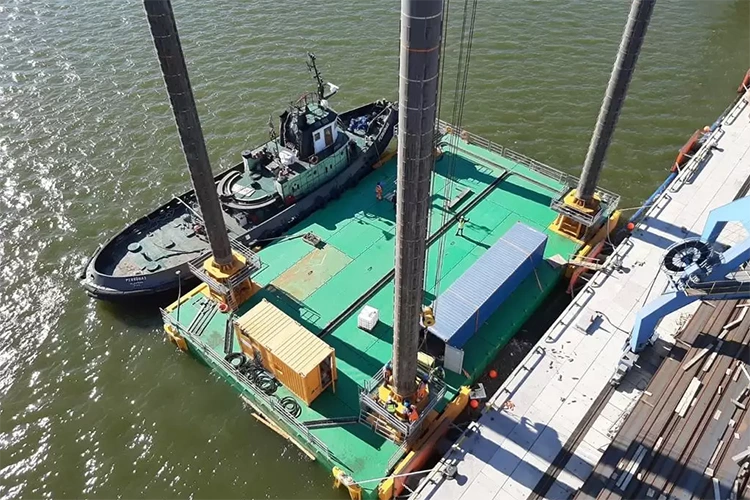

ماذا يعني "تبديل الوحدة" فعليًا على سطح السفينة؟

واجهة الوحدة ليست لغزًا هندسيًا معقدًا. تعمل الأقفال الهيدروليكية على ربط الإطار الأساسي للوحدة بسطح المنصة. ترفع الرافعة القياسية الوحدة، وتضع الوحدة التالية في الأسفل، ويتم تعشيق الأقفال. لا لحام. لا طحن. لا يوجد إعادة اعتماد هيكلية بين المقايضة.

ثلاث وحدات أساسية تغطي 90% مما تحتاجه المشاريع الخارجية:

تشمل المكونات الإضافية الإضافية كبائن المعيشة (20 إلى 50 شخصًا)، وكبائن المولدات (500 إلى 1000 كيلووات)، وكبائن الأبحاث المزودة بمعدات مراقبة جودة المياه والأرصاد الجوية. هذه ليست منشآت دائمة، فهي تأتي وتذهب حسب ما تمليه الوظيفة.

تحديد المواقع والتسوية: الفرق بين "قريب بما فيه الكفاية" و"بالضبط"

لا يحتاج رفع الرافعة إلى دقة ملليمتر. الحشو ملموسة يفعل. تستخدم المنصة مستشعر ميل ثنائي المحور (دقة ±0.05°) ونظام تحديد المواقع GPS+Beidou (دقة أفقية ≥1m). التسوية التلقائية تجعل إمالة السطح تصل إلى ±0.1 درجة. عندما تصب غطاء ملاط ​​بقطر 2 متر، فإن 0.1 درجة تترجم إلى أقل من 2 مم من الانحدار عبر منطقة الصب - ضمن المواصفات.

بالنسبة لأعمال اللحام، تضيف منصة العمل HAIDING SHIPYARD Jack Up أرجل دعم قابلة للسحب في موقع الوحدة. تدفع كل ساق للأسفل بقوة ≥300 كيلو نيوتن، مما يدعم السطح مقابل الهيكل ويعزل سطح العمل عن أي انثناء للهيكل ناتج عن تأرجح الرافعة أو أحمال الأمواج. تظل عمودية اللحام أقل من 1 مم على خط لحام يبلغ طوله 3 أمتار، مما يعني عددًا أقل من عمليات رفض الاختبارات غير التدميرية وعمليات إعادة صياغة أقل.

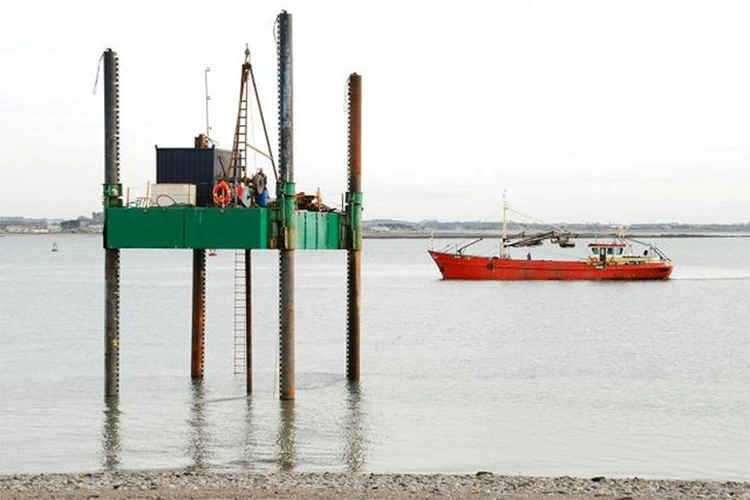

الأرجل التي لا تحارب قاع البحر

ثلاثة أو أربعة أرجل من النوع الجمالوني (قطر 2.5 إلى 3.0 متر، فولاذ CCSB) - يعتمد العدد على متطلبات الاستقرار وتوزيع الحمولة. يتم قطع طول الساق حسب الطلب:

علب البطاطس قابلة للتوسيع، مساحة الاتصال ≥60 مترًا مربعًا، ونقوم بتحجيمها وفقًا للتقرير الجيوتقني. الطين الناعم يحصل على بصمة أكبر. الرمال الصلبة تحصل على اختراق أعمق. يتم إخماد حوامل الأرجل وتلطيفها إلى ≥200HB، مما يوفر 20 عامًا من عمر الخدمة في المياه المالحة قبل أن تحتاج الرفوف إلى إعادة صياغة كبيرة.

تبلغ سرعة الرفع 0.3-0.5 م/دقيقة تحت الحمل الكامل - وهي سريعة بما يكفي لإزالة العاصفة المفاجئة، وبطيئة بما يكفي لتجنب الصدمة الهيدروليكية في نظام الرفع. تصنيف الرياح هو الدرجة 11، مع تحمل موجة يصل إلى 5 أمتار وسرعات تيار تصل إلى 2 عقدة. هذه ليست حدودًا نظرية؛ وقد تمت ملاحظتها أثناء عمليات الرياح الموسمية في بحر الصين الجنوبي ودعم الحفر الشتوي في خليج بوهاي.

كيف يمكن نقل الوحدات التي يبلغ وزنها 100 طن من الفناء إلى الموقع بدون سفن الرفع الثقيلة؟

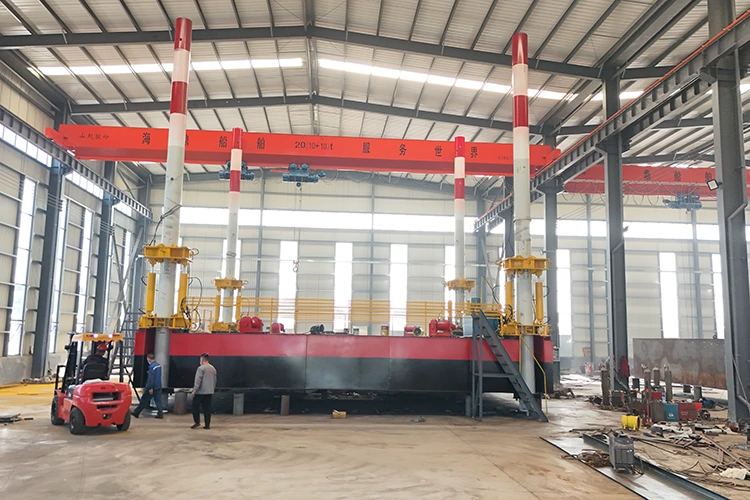

يتم تصنيع منصة عمل Jack Up في 5 إلى 7 أقسام. الحد الأقصى لوزن القسم الواحد هو 100 طن، وهو ضمن قدرة الرفع لمعظم رافعات الميناء وسفن الرفع الثقيلة القياسية. تسافر الأقسام بالشاحنات أو السكك الحديدية أو المراكب البحرية - بدون تصاريح خاصة، ولا قوافل مرافقة.

يستخدم التجميع في الموقع وصلات شفة مع مسامير مسبقة الإجهاد. اللحام مطلوب فقط للعناصر غير الهيكلية مثل الدرابزين وحوامل الكابلات. تقوم رافعة عائمة بتثبيت كل قسم في مكانه، ويقوم طاقم التجميع بتدوير البراغي وفقًا للمواصفات. الوقت الإجمالي من وصول القسم إلى المنصة المجهزة بالكامل: من 8 إلى 12 يومًا. بالمقارنة مع الرافعة التقليدية المتكاملة، والتي يتم سحبها من الفناء وغالبًا ما تتطلب 15-20 يومًا من التثبيت البحري والتشغيل بعد الوصول، فإن هذه الطريقة توفر 40% من فترة النشر.

CCSB Steel: ليس مواصفات، بل متطلبًا

إن الصفائح الفولاذية البحرية CCSB هي المعيار المادي للهيكل الأساسي بأكمله. يبلغ سمك العتبات الرئيسية ≥40 مم، وقوة الخضوع ≥235MPa. إن طلاء السطح في مناطق الوحدات عبارة عن نوع مقاوم للتآكل (≥30 مم) يتعامل مع تآكل المعدات المجنزرة والبضائع المنزلقة.

تتكون الحماية من التآكل من طبقتين: طبقة ثقيلة من أعماق البحار تغطي جميع الهياكل الموجودة فوق الماء، بالإضافة إلى نظام الأنود المضحي للمكونات الموجودة تحت الماء. وهي توفر مجتمعة 15 عامًا من الحماية قبل أول تدخل كبير في الحوض الجاف. بالنسبة للبيئات ذات درجات الحرارة المنخفضة، تم اختبار تأثير لوحة CCSB على درجة حرارة 27J عند -20 درجة مئوية، والتي تغطي العمليات الشتوية في بحر بوهاي ومناطق المياه الباردة المماثلة.

المعلمات التقنية التفصيلية

أين أثبت مفهوم السطح المعياري قيمته؟

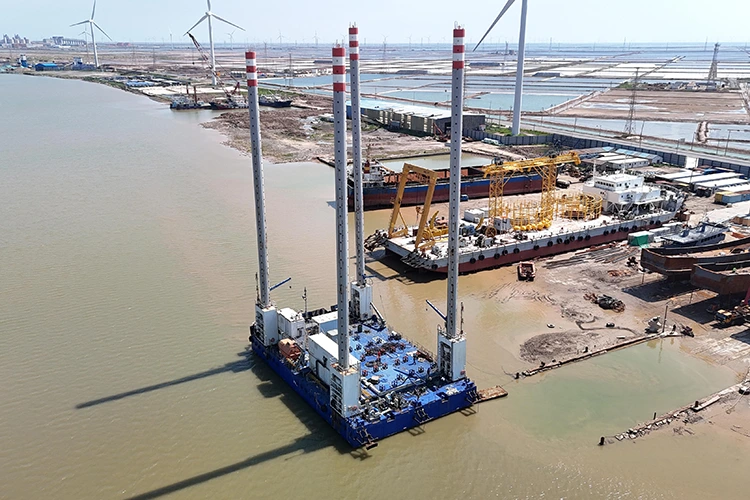

دعم بناء مزرعة الرياح — سواحل جيانغسو وفوجيان. المرحلة الأولى: وحدة الرفع لوضع الأكوام. المرحلة الثانية: وحدة البناء للحشو حول الأساسات. بقيت منصة العمل HAIDING SHIPYARD Jack Up في الموقع لمدة ستة أشهر، مع تبديل الوحدات مرتين، دون مغادرة الموقع على الإطلاق. تم الحفاظ على مستوى الصب عند ±0.3 متر عبر أغطية الجص التي يبلغ طولها 50 مترًا.

دعم عبور خط الأنابيب — مضيق تشيونغتشو. وحدة الرفع (رافعة 100 طن) ووحدة التخزين (سعة 500 متر مكعب) نظمت أقسام أنابيب مغلفة لسفينة التحميل. أبقت دقة تحديد موقع المنصة نقاط تسليم الأنابيب ضمن مسافة 0.5 متر من منحدر مد الأنابيب، مما أدى إلى تقليل وقت انتظار السفينة بمقدار الثلث.

الاستجابة الطارئة للتسرب النفطي — خليج بوهاي. يتم نشر المنصة خلال 12 يومًا من أقسام المخزون. مزودة بكاشطات الزيت وصهاريج التخزين، بالإضافة إلى كبائن المعيشة لطاقم الاستجابة. سمح تصنيف الرياح من الدرجة 11 بالقشط المستمر خلال فترة عاصفة مدتها أسبوعين مما أدى إلى إيقاف جميع سفن الاستجابة الأخرى.

دعم إصلاح المنصة - بحر الصين الشرقي. وحدة الصيانة بالأدوات الهيدروليكية ومعدات الاختبار. سمح السطح الصلب للمنصة (أرجل الدعم القابلة للسحب) بإجراء محاذاة دقيقة على الوحدة التالفة، بينما أبقت أماكن المعيشة طاقم الإصلاح في الموقع طوال المهمة التي تستغرق 18 يومًا.

خيارات التخصيص

يتناسب طول الساق وحجم العلبة مع قاع البحر وعمق المياه. بالنسبة للظروف القطبية أو الشتوية، نضيف سخانات السوائل الهيدروليكية وعزل السطح. بالنسبة للبيئات الاستوائية، نقوم بترقية الطلاء بطبقة من الجرافين تقاوم الأشعة فوق البنفسجية والرطوبة العالية.

نحن نتعامل مع شهادة مواد CCSB، وتصنيف ABS/CCS/DNV، ونزود المشغلين بمجموعة كاملة من مخططات الحمل وحسابات الاستقرار لكل تكوين وحدة. إذا كان مشروعك يحتاج إلى وحدة مخصصة - حزمة اختبار البئر، أو نظام دعم الغوص، أو رافعة ذات ذراع أطول - فيمكننا هندسة الواجهة وتوفير الوحدة كإضافة جاهزة للاستخدام.

الأسئلة المتداولة

س: هل يمكن للمنصة أن تعمل بوحدة نمتلكها بالفعل من مورد آخر؟

ج: نعم، بشرط أن يتطابق الإطار الأساسي للوحدة مع أبعاد الواجهة القياسية الخاصة بنا وأن يكون مركز ثقلها ضمن المغلف المسموح به. يمكننا توفير رسم الواجهة ونمط الترباس حتى يتمكن المُصنع الخاص بك من بناء قاعدة متوافقة. نحن نطلب مراجعة هيكلية لتوزيع وزن الوحدة وخصائص الحمل الديناميكي قبل التثبيت.

س: ما هو الوقت المعتاد بين عمليات تبديل الوحدات؟

ج: الإجراء القياسي — رفع الوحدة، ووضع الوحدة التالية، وتعشيق الأقفال الهيدروليكية، واختبار الوظيفة بالكامل — يستغرق ≥48 ساعة. لقد أنجزنا ذلك في 36 ساعة مع سطح مُجهز ورافعة عائمة في وضع الاستعداد. عادة ما يكون الجزء الأطول هو الاختبار الوظيفي، وليس المبادلة المادية.

س: كيف تحافظ المنصة على استقرارها عند رفع وحدة ثقيلة؟

ج: تظل أرجل البطاطا ثابتة في قاع البحر طوال عملية المبادلة. يتغير الوزن الإجمالي للمنصة، لكن السطح يظل على نفس الارتفاع. حسابات الاستقرار الخاصة بنا لمنصة العمل Jack Up تمثل مجموعات الوحدات الأخف والأثقل، ويقوم نظام التسوية بضبط ضغط الساق في الوقت الفعلي للحفاظ على إمالة بمقدار ±0.1 درجة بغض النظر عن تحول الحمل.

س: هل المنصة مناسبة للنشر على المدى الطويل في مكان واحد، أم أنها مصممة للتحركات المتكررة؟

ج: كلاهما. تم تصنيف حوامل الأرجل ونظام الرفع في منصة العمل Jack Up لمدة 20 عامًا من الاستخدام الدوري. بالنسبة للمشروعات التي تبقى في مكان واحد لعدة مواسم، نوصي بإجراء فحص سنوي لحوامل الأرجل وتهذيب الطلاء. بالنسبة للمشاريع التي تتحرك كل بضعة أسابيع، تسمح سرعة الرفع البالغة 0.3-0.5 م/دقيقة بنقل فعال دون التسبب في تآكل مفرط لمعدات الرفع.
