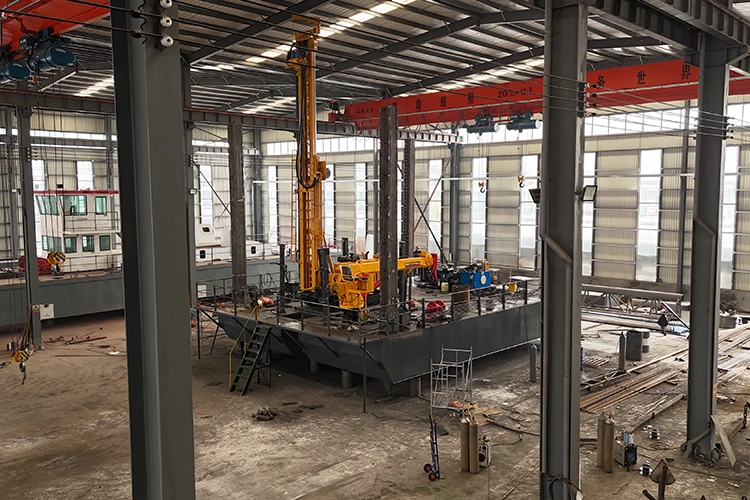

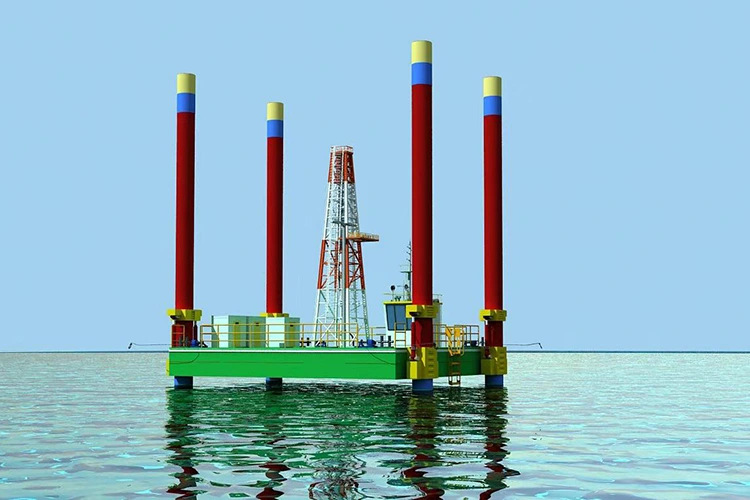

منصة الحفر جاك أب

عندما تقوم بالحفر على عمق 4000 متر تحت قاع البحر، فإن إمالة السطح بمقدار 0.1 درجة يمكن أن تجعل حفرة البئر بعيدة عن الهدف بمقدار 6 أمتار. توفر HAIDING SHIPYARD منصة Jack Up Drilling التي تحافظ على مستوى المنصة ضمن ±0.05 درجة من خلال تعويض الساق الهيدروليكي في الوقت الحقيقي، وتتفاعل مع حركة الموجة قبل أن تؤثر على السلسلة. تحتوي أرضية منصة الحفر على أدوات سحب بطول 5000 متر، وطاولة دوارة بطول 60 كيلومترًا، ومضخة طين بقدرة 120 مترًا مكعبًا في الساعة - تم تصميم كل ذلك بحيث يظل الحفار يركز على الوزن على لقمة الحفر وقوة الحماية (ROP)، وليس على مكافحة حركة الهيكل. هذه منصة حفر، وليست بارجة رفع؛ يبدأ كل اختيار تصميمي بحفرة البئر.

كيف يؤثر ميل المنصة على استهداف الخزان العميق؟

يأخذ الحفارون البريون موقعًا سطحيًا ثابتًا كأمر مسلم به. في الخارج، توضع "أرضية منصة الحفر" الخاصة بك على أرجل يمكن أن تستقر، أو تتحرك تحت أحمال الرياح، أو تتفاعل مع أوزان حامل الأنابيب المتغيرة. المقياس المهم حقًا ليس الحد الأقصى للعمق، بل هو مقدار هذا العمق الذي يبقى داخل منطقة الدفع.

يؤدي الميل بمقدار 0.1 درجة على السطح إلى حدوث خطأ في موضع الحفرة السفلية يزيد عن 6 أمتار عند 3500 متر. غالبًا ما يؤدي هذا الخطأ إلى وضع قسم الإنتاج خارج المكمن، مما يؤدي إلى مسار جانبي يكلف الملايين ويستهلك أسابيع من وقت الحفر. حتى التذبذب الطفيف أثناء التوصيلات يمكن أن يسبب وضعًا سيئًا للأسمنت أو اختلالًا في محاذاة الغلاف.

يقوم نظام التسوية التلقائي لمنصة الحفر Jack Up Drilling (مقياس الميل ثلاثي المحاور، الدقة ±0.02 درجة) بضبط كل ساق بشكل مستمر للحفاظ على أرضية منصة الحفر ضمن حدود التسامح. تقوم أداة MWD بإرسال بيانات الانحراف والسمت إلى شاشة الحفار كل 30 ثانية. في حالة حدوث عاصفة، يتفاعل تعويض الساق قبل أن يسجل MWD تغييرًا - وبالتالي يظل مسار البئر سلسًا. إن التحكم في الحلقة المغلقة هذا هو السبب وراء إظهار الآبار المحفورة من هذه الوحدة باستمرار انحرافًا عموديًا أقل من 0.5‰، حتى من خلال المراسلات الصلبة المتداخلة التي تميل إلى دفع لقمة الحفر بعيدًا عن المسار.

تحسين تداول الطين وإزالة المواد الصلبة في الآبار العميقة

ضخ الضغط العالي:تحافظ المضخات المزدوجة بقدرة 120 مترًا مكعبًا في الساعة (واحدة نشطة وواحدة احتياطية) على ضغط يزيد عن 35 ميجا باسكال لرفع القطع من خيوط الحفر بطول 5000 متر دون تآكل البئر.

التحكم في المواد الصلبة في 4 مراحل:يقوم قطار متعدد المراحل - شاكر، ومزيل الرمل، ومزيل الصخر، وأجهزة الطرد المركزي - بإزالة المواد الصلبة المحفورة حتى 5-7 ميكرون.

تنمية الطفولة المبكرة والتحكم في الريولوجيا:تسمح الممرات الالتفافية لأجهزة الطرد المركزي وقناديس الخلط عالية القص بتعديلات الطين في الوقت الفعلي أثناء التوصيلات، مما يمنع حدوث طفرات ECD وفقدان السوائل في الصخر الزيتي المضغوط.

الخزان المزدوج والصيانة: خزانات التقليب المخصصة تحافظ على تجانس الطين المائي والزيتي. تعمل الصمامات العلوية التي يمكن الوصول إليها على قطع التنظيف في وقت مسطح، مما يحافظ على قوة الحماية اليومية التي تبلغ 200-300 متر في الصخور الناعمة و80-100 متر في التكوينات الكاشطة.

أرجل البطاطا التي تفهم تقلبات قاع البحر

تختلف ظروف قاع البحر البحري بشكل كبير عبر مناطق التشغيل - بدءًا من الطين الصلب في بحر الشمال والرمال السائبة قبالة غرب إفريقيا إلى الطمي الناعم القابل للضغط في خليج بوهاي. إن التعامل مع هذه الطبقات العليا الناعمة والعواصف المفاجئة دون المخاطرة بتلف المنصة يعتمد على أربعة خيارات للتصميم الهيكلي:

هندسة أرجل الجمالون: توفر أربع أرجل جمالونية مقطعية (قطرها 2.0-2.5 مترًا، وأطوالها من 30 إلى 150 مترًا) الصلابة الهيكلية المطلوبة لأعماق المياه المتفاوتة وتوزيعات الأحمال في قاع البحر.

الوقاية من التثقيب: تقوم علب البطاطا القابلة للتوسيع بمساحة تلامس تبلغ ≥80 مترًا مربعًا بتوزيع وزن التحميل المسبق بالتساوي. تمنع هذه المساحة الكبيرة الاختراق - وهو اختراق مفاجئ للساق يمكن أن يؤدي إلى إمالة الهيكل وزيادة التحميل على معدات الرفع - ويمكن توسيعه بشكل أكبر بناءً على التقارير الجيوتقنية للموقع.

تعدين الحامل المقوى: تستخدم حوامل الأرجل الفولاذ البحري CCSB المروي والمقسى والمقوى إلى ≥200 HB، مما يمنح أسنان التروس عمر خدمة يصل إلى 25 عامًا ضد التعب الدوري والتآكل الناتج عن إجهاد المياه المالحة.

معلمات النجاة من العاصفة: تسمح سرعات الرفع ذات الحمولة الكاملة التي تتراوح من 0.2 إلى 0.4 م/دقيقة برفع السطح سريعًا لإزالة العواصف القادمة. إلى جانب مقاومة الرياح من الدرجة 12 وتحمل الأمواج بارتفاع 6 أمتار، تظل منصة الحفر Jack Up مغلقة في موقعها خلال حالات الرياح الموسمية التي تجبر السفن العائمة على قطع الاتصال.

لماذا تغلب ستة أقسام على بدن عملاق واحد؟

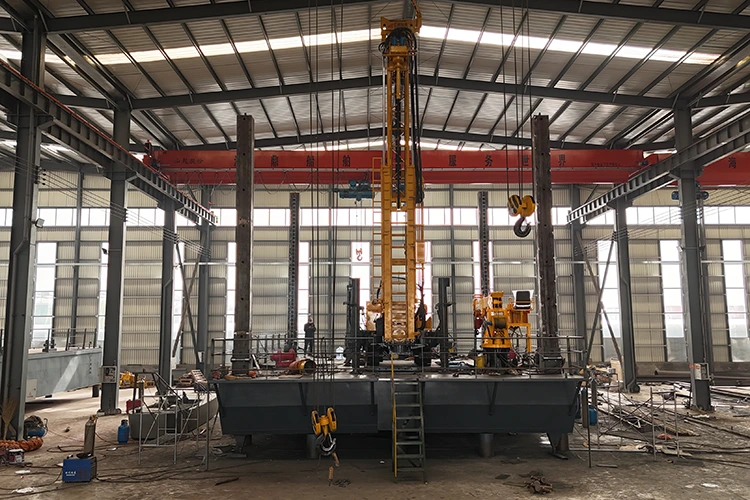

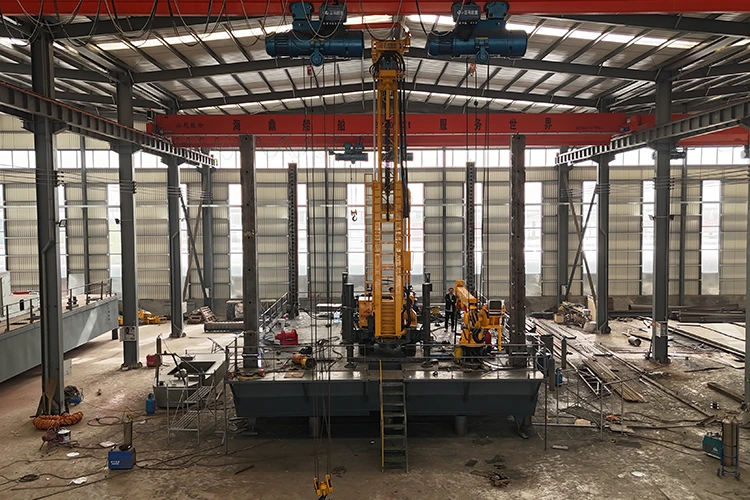

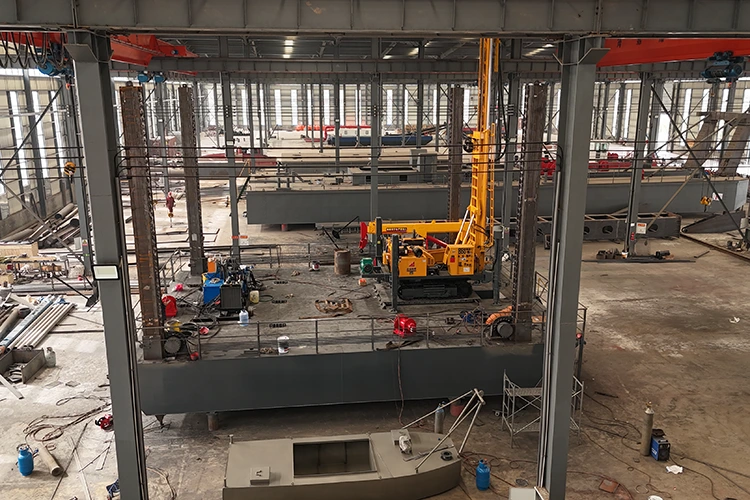

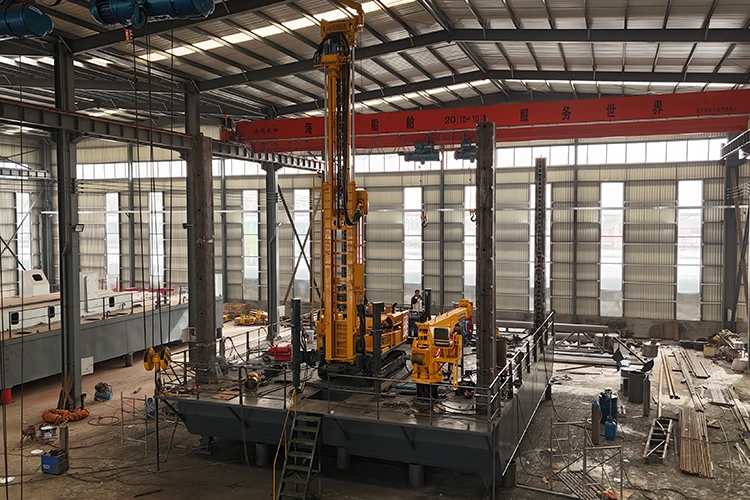

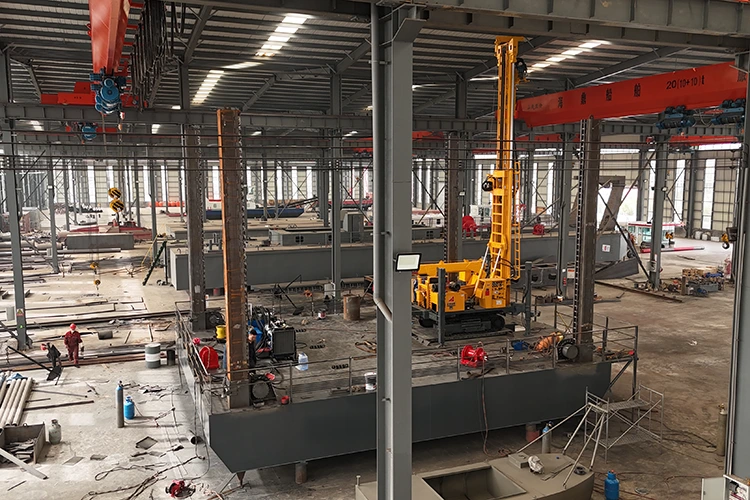

تتطلب منصات الرفع التقليدية ساحات مخصصة وعمليات سحب ثقيلة. تنقسم منصة الحفر Jack Up إلى 6 إلى 8 وحدات - السطح الرئيسي، وأقسام الأرجل، ووحدة الحفر - كل منها ≥120 طنًا. يجلب هذا النهج العديد من الفوائد العملية:

• تنتقل الوحدات بالشاحنات أو السكك الحديدية أو السفن القياسية ذات السطح المسطح إلى أي ميناء برافعة سعة 150 طنًا.

• يستغرق التجميع في الموقع من 10 إلى 15 يومًا باستخدام رافعة عائمة ووصلات شفة مثبتة بمسامير (لا يوجد لحام ميداني على الهياكل الأولية).

• بالنسبة لحملات الآبار المتعددة، يمكنك الحصول على المنصة الأولى للحفر بينما يتم تجميع الثانية في مكان قريب.

• الأقسام قابلة للتبديل بالكامل - يمكن تبديل الساق التالفة دون تفكيك المنصة بأكملها، مما يقلل من وقت التوقف عن العمل ويطيل عمر الخدمة.

اختيار المواد: ليس الفولاذ فقط، بل الفولاذ المناسب

يستخدم الهيكل الأساسي صفيحة فولاذية بحرية CCSB (إنتاجية ≥235MPa) بسماكة عارضة رئيسية تبلغ 50 مم وما فوق. تحصل مناطق السطح الخاضعة لخزان الطين الثقيل وأحمال الغلاف على نسخة معدلة مقاومة للاهتراء تقاوم تآكل السطح نتيجة التعامل مع الأنابيب.

تم تصميم الحماية تحت الماء لحياة ميدانية طويلة. يوفر الطلاء الثقيل الموجود في أعماق البحار بالإضافة إلى نظام الأنود المضحي حماية من التآكل لمدة 15 عامًا، بما يتوافق مع دورات التطوير الميدانية النموذجية.

تم تضمين المتانة في درجات الحرارة المنخفضة: توفر لوحة CCSB طاقة تصادم ≥27J عند -20 درجة مئوية، مما يسمح بالحفر على مدار العام في خطوط العرض الشمالية (على سبيل المثال، شتاء بوهاي). يشتمل نظام الطين على العزل والتسخين للحفاظ على اللزوجة حتى عندما تنخفض درجات الحرارة المحيطة إلى ما دون درجة التجمد - لذلك لا تضطر إلى تعليق العمليات خلال الأشهر الباردة.

المعلمات التقنية التفصيلية

سيناريوهات التطبيق

آبار استكشافية في الأحواض الحدودية - بحر الصين الجنوبي / بحر الصين الشرقي، بعمق مياه يتراوح من 50 إلى 100 متر، والحفر إلى عمق 5000 متر لاختبار مكامن الكربونات أو العكارة. تحدد سجلات MWD والطين في الوقت الفعلي مناطق الدفع، مما يقلل من تشغيل الخطوط السلكية ويقلل وقت التقييم بنسبة 30%.

آبار التطوير في الحقول الناضجة - خليج بوهاي / خليج بيبو، بعمق 10-50 مترًا، حفر اتجاهي لتغطية كتل صدع متعددة من موقع واحد. توفر المنصة زيادة في الكفاءة بنسبة 25% مقارنة بالتصميمات القديمة - حيث يؤدي التعثر الأسرع (التوصيلات التي تقل عن دقيقتين) والتعامل الآلي مع الأنابيب إلى تقليل العمل اليدوي.

عمليات صيانة الآبار وإعادة الدخول - يتعامل برج الحفر والبنية التحتية مع الأحمال الثقيلة من أجل الاسترداد الأنبوبي وأدوات الصيد، مما يلغي الحاجة إلى سفينة صيانة منفصلة.

التكيفات الهندسية وأنظمة الدعم طوال الحياة

يتطلب تصميم أجهزة النظام الأساسي بما يتناسب مع تحديات الموقع المحددة والحفاظ على الاستعداد التشغيلي تعديلات هيكلية مستهدفة ودعمًا ميدانيًا عالميًا:

التخصيص الهيكلي

تم تصميم أطوال الأرجل (حتى 150 مترًا)، ويمكن أن تلامس البقع (≥80 مترًا مربعًا)، وقدرات رفع الرافعة لتتناسب مع أعماق المياه الخاصة بالموقع، وملامح تحمل التربة، ومتطلبات الرفع الثقيل.

حزم البيئة الشديدة

تعمل التعديلات التحديثية للمناخ البارد على دمج السوائل الهيدروليكية ذات درجة الحرارة المنخفضة، والخزانات المعزولة، وأحواض الطين المسخنة للظروف تحت الصفر. تضيف حزم درجة الحرارة العالية والضغط العالي (HTHP) مداخن معززة لمنع الانفجار (BOP) ومشعب خنق/قتل ثانوي بقدرة 70 ميجا باسكال.

الخدمات اللوجستية العالمية والخدمة في الموقع

تقوم مراكز قطع الغيار الإقليمية في روتردام وسنغافورة وهيوستن بتخزين مكونات عالية التآكل من أجل التسليم السريع، مدعومة بالإرسال الهندسي في الموقع خلال 48 ساعة إلى الأحواض البحرية الرئيسية.

الجاهزية التشغيلية

توفر أنظمة القياس عن بعد مراقبة عن بعد في الوقت الفعلي لإمالة الهيكل وصحة الرفع، مقترنة بتدريب منظم مسبق للطاقم لضمان السلامة التشغيلية من اليوم الأول.

الأسئلة المتداولة

س: كيف تتعامل منصة الحفر Jack Up مع الحفر الموجه عندما يكون قاع البحر غير مستوي؟

ج: نقوم بمراجعة التقرير الجيوتقني للموقع وضبط تسلسل التحميل المسبق لتجنب التسوية غير المتساوية. تعمل علب البطاطا ذات البصمة الكبيرة على توزيع الضغط، كما يمكن للرفع التفاضلي أن يعوض منحدر قاع البحر قبل بدء الحفر.

س: ماذا يحدث إذا تعطلت مضخة الطين أثناء حفر قسم حرج؟

ج: يتم توصيل مضخة احتياطية مماثلة من خلال صمامات متعددة - ويستغرق التغيير أقل من 10 دقائق. نقوم بتخزين البطانات الاحتياطية والمكابس والصمامات على متن الطائرة، ويتم إجراء عمليات فحص شهرية للمضخة لمنع حدوث أعطال مفاجئة.

س: هل يمكن للمنصة أن تعمل بطاقم مخفض لفترات طويلة؟

ج: يغطي التشغيل الآلي معاملات السحب والطاولة الدوارة ومضخة الطين، مما يسمح لحفار واحد ومساعد واحد بإدارة الحفر العادي. بالنسبة للرحلات وعمليات التغليف، نوصي بطاقم قياسي، ولكن التصميم يقلل من التعامل اليدوي، مما يتيح عمليات فعالة مع 20-25 فردًا.

س: كيف يتم ضمان التحكم الجيد في مناطق الضغط العالي العميقة؟

ج: نظام التحكم في البئر مستقل عن المكونات الهيدروليكية للمنصة، مع مركم مخصص ومداخن BOP مزدوجة (حلقية ومكدسة). تم تصنيف مشعب الاختناق إلى 70 ميجا باسكال مع مشغل آمن من العطل. يتم إجراء اختبار الضغط الكامل بعد كل تحميل مسبق لكل ساق، وتتبع إجراءات الطوارئ لدينا إرشادات IADC الخاصة بالرافعات في المياه العميقة.
