منصة الرفع ذاتية الرفع

منصة الرفع ذاتية الرفع

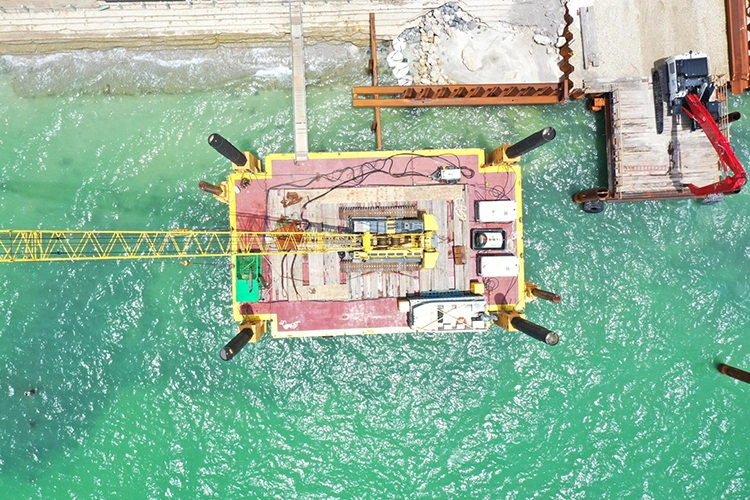

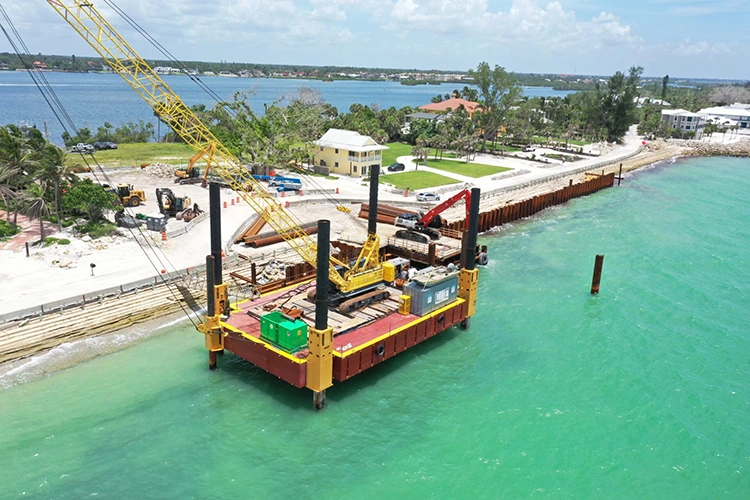

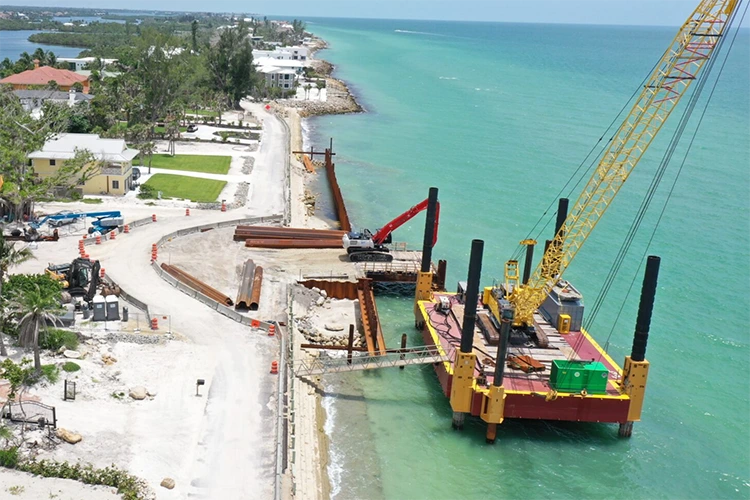

Shandong Haiding Shipbuilding Co., Ltd. هي مصنع ومصنع صيني موثوق به متخصص في الإنتاج عالي الجودة. منصة الرفع ذاتية الرفع HAIDING SHIPYARD هي عبارة عن معدات رفع ذات حمولة كبيرة مصممة لعمق المياه البحرية من 3 إلى 100 متر، مع طول تصميم الساق من 20 إلى 120 مترًا وإجمالي سعة تحميل المنصة 3000 طن. إنها مجهزة برافعة دوران بزاوية 360 درجة بوزن 800 طن، مع التركيز على أربع مهام: رفع مكونات المنصة البحرية، وتركيب المحرك الرئيسي لتوربينات الرياح، وإنقاذ السفن الغارقة، ونقل المعدات الكبيرة. تستهدف نقاط الضعف في الرفع البحري مثل "الطلب على الحمولة الكبيرة، وصعوبة تحديد المواقع بدقة، ومخاطر التشغيل العالية في البيئات المعقدة"، فهي تحقق عمليات رفع مستقرة من البحر الضحل إلى البحر العميق من خلال نظام الرفع المتزامن الهيدروليكي (تسوية ± 0.1 درجة)، وتحديد موضع الرفع عالي الدقة (± 0.5 متر)، وتصميم مقاومة رياح/أمواج البحر العميق (مقاومة الرياح من الدرجة 12). كفاءة الرفع الفردية أعلى بنسبة 40% من الرافعات العائمة التقليدية، مما يوفر حل رفع "عالي التحميل، وعالي الدقة، وعالي الأمان" للهندسة البحرية.

المزايا الأساسية

قدرة رفع ذات حمولة كبيرة، تتكيف مع عمليات الخدمة الشاقة

تكامل الرافعة فئة 800 طن: منصة الرفع ذاتية الرفع HAIDING SHIPYARD مجهزة برافعة دوران هيدروليكية كاملة بزاوية 360 درجة (أقصى قدرة رفع مقدرة 800 طن، أقصى نصف قطر عمل 45 مترًا)، ارتفاع رفع الخطاف الرئيسي ≥80 مترًا، قادر على رفع المكونات الثقيلة مثل وحدات المنصة البحرية من فئة 300 طن والمحركات الرئيسية لتوربينات الرياح بقدرة 16 ميجاوات. تعتمد الرافعة تحكمًا متزامنًا بالرافعة المزدوجة، مع سرعة رفع تتراوح بين 0.5-2 م/دقيقة، مما يلبي احتياجات الرفع للمكونات ذات الأوزان المختلفة؛

هيكل حامل عالي القوة: منصة منصة الرفع ذاتية الرفع HAIDING SHIPYARD هي عوارض حاملة رئيسية مصنوعة من الفولاذ عالي القوة Q550 (سمك ≥50 مم)، وقاعدة الرافعة متصلة بشكل صارم بالمنصة عبر مسامير مسبقة الإجهاد. تتمتع المنطقة المعززة محليًا بحمل موحد ≥120kN/㎡، والذي يمكنه تحمل قوة التأثير اللحظية أثناء عمليات الرفع، مع عامل أمان هيكلي ≥1.8.

تحكم عالي الدقة واستقرار قوي في الرفع

التسوية التلقائية الكاملة وتحديد المواقع: منصة الرفع ذاتية الرفع HAIDING SHIPYARD مجهزة بمستشعر ميل ثنائي المحور (دقة ±0.05°) ونظام تحديد المواقع GPS+Beidou المزدوج (دقة تحديد المواقع ≥1m)، تقوم المنصة تلقائيًا بتسوية المستوى قبل الرفع (خطأ المستوى ≥0.1°)، وتعوض في الوقت الفعلي عن إمالة المنصة الناتجة عن الرياح والأمواج أثناء الرفع، مما يضمن انحراف موضع رفع المكون. .50.5m وتجنب تصادم المكونات؛

المراقبة الديناميكية للحمل: تم تجهيز الرافعة الخاصة بمنصة الرفع ذاتية الرفع HAIDING SHIPYARD بمستشعر الحمل (الدقة ±1%) ومحدد عزم الدوران، والذي يراقب وزن الرفع وعزم الدوران في الوقت الفعلي. إنه يقوم بالإنذار تلقائيًا عند الاقتراب من 90% من القيمة المقدرة، ويتوقف بالقوة عند تجاوز القيمة المقدرة، مما يمنع الضرر الهيكلي الناتج عن التحميل الزائد.

التكيف الكامل مع عمق المياه، والتحمل العالي للبيئات المعقدة

تخصيص أرجل البطاطا المرنة: تعتمد منصة الرفع ذاتية الرفع HAIDING SHIPYARD على 4 أرجل من الجمالون المقطعي (قطر 2.8-3.5 م) بطول قابل للتخصيص من 20-120 م، تتكيف مع عمق الماء من 3 إلى 100 م: أرجل قصيرة 20-40 م للبحر الضحل (3-20 م)، أرجل متوسطة 40-80 م للبحر المتوسط (20-50 م)، أرجل طويلة 80-120 م لأعماق البحر (50-100 م)؛ تعتمد علب البطاطا تصميمًا قابلاً للتوسيع (منطقة الاتصال ≥80㎡ بعد التوسيع) لمنع الغرق في التربة الناعمة في قاع البحر؛

حماية البيئة القاسية: تتميز المنصة بمقاومة الرياح من الدرجة 12، وارتفاع مقاومة الأمواج أقل من 6 أمتار، وسرعة المقاومة الحالية أقل من 2.5 عقدة. تم تجهيز الرافعة بأجهزة تثبيت مقاومة للرياح وأغطية مقاومة للمطر/الغبار (درجة الحماية IP65)، والتي يمكن أن تعمل خلال فترة الرياح الموسمية في بحر الصين الجنوبي وفترة الجليد الشتوي في خليج بوهاي، مما يضمن مهام الرفع دون انقطاع.

النشر المعياري والتشغيل والصيانة المريحة

النقل المقطعي والتجميع: تنقسم المنصة إلى 6-8 أقسام (قسم المنصة الرئيسية، قسم الساق، قسم الرافعة) بأقصى وزن للقسم الواحد ≥120 طن، والتي يمكن نقلها إلى المناطق البحرية العالمية بواسطة السفن شبه الغاطسة والصنادل العابرة للمحيطات؛ يتم الانتهاء من التجميع في الموقع باستخدام حواف + مسامير عالية القوة، ويمكن الانتهاء منه خلال 7-10 أيام باستخدام الرافعات البحرية العائمة، وهي أقصر بنسبة 50% من دورة التجميع للمنصات المتكاملة التقليدية؛

الصيانة المعيارية للرافعة: تعتمد آلية الرافعة والرافعة تصميمًا معياريًا، والذي يمكن تفكيكه واستبداله بالكامل في حالة الفشل، مما يقلل وقت الصيانة إلى 12 ساعة / مرة؛ حامل الساق مصنوع من الفولاذ المقاوم للاهتراء NM500 (صلابة ≥500HB) مع عمر خدمة ≥25 عامًا في بيئة أعماق البحار، دون استبدال متكرر.

المعلمات التقنية التفصيلية

سيناريوهات التطبيق الأساسية

بناء وتوسيع المنصات البحرية

في حقول النفط والغاز البحرية مثل خليج بوهاي وبحر الصين الجنوبي، يمكن رفع وحدات سطح المنصة ومقصورات المعدات بوزن 300-500 طن. يمكن للرافعة ذات 800 طن إكمال عملية رفع الوحدة الثقيلة في عملية واحدة بدقة تحديد موضع تبلغ ± 0.5 متر لتجنب انحرافات الربط. يمكنها إكمال 4-5 عمليات رفع في اليوم، مما يزيد من الكفاءة بنسبة 40% مقارنة بالرافعات العائمة التقليدية.

من أجل التعزيز الهيكلي للمنصات البحرية المتقادمة، قم برفع مكونات التعزيز بوزن 200-300 طن (مثل عوارض الدعم والأجهزة المضادة للتصادمات). سطح العمل المستقر للمنصة يقلل من تأثير الرياح والأمواج على عمليات الرفع، مما يضمن سلامة بناء التسليح.

تركيب طاقة الرياح البحرية

في مزارع الرياح البحرية بقدرة 16 ميجاوات على طول سواحل جيانغسو وفوجيان، سيتم رفع مولدات توربينات الرياح سعة 800 طن وبراميل برجية سعة 300 طن. يبلغ ارتفاع الرفع للرافعة ≥80 مترًا، وهو مناسب للعمليات في أعماق مياه تصل إلى 100 متر. يقوم نظام التسوية الأوتوماتيكي بتعويض ميل الرياح والأمواج، مما يضمن أن يكون انحراف المحور بين المولد وأسطوانة البرج أقل من أو يساوي 1 مم.

لصيانة أسس توربينات الرياح البحرية، قم برفع معدات الصيانة بوزن 100-200 طن (مثل أجهزة القطع تحت الماء ومعدات الحشو). يتيح الإرساء المستقر للمنصة عمليات صيانة مستمرة لمدة 72 ساعة.

إنقاذ السفن الغارقة وإزالة العوائق في الممر المائي

في بحار مثل بحر الصين الشرقي والبحر الأصفر، يجب إنقاذ السفن الغارقة التي يتراوح وزنها بين 300 و800 طن (مثل سفن الشحن والسفن الهندسية). الرفع المتزامن متعدد النقاط بواسطة الرافعة يمنع تشوه السفينة الغارقة. يمكن للمنصة أن تتحمل أمواجًا يصل ارتفاعها إلى 6 أمتار، مما يتيح العمليات المستمرة في الظروف البحرية المعقدة.

منصة الرفع ذاتية الرفع HAIDING SHIPYARD يمكنها إزالة العوائق الثقيلة (مثل الأكوام المهجورة والمكونات الكبيرة) من الممرات المائية. مع قدرة رفع تتراوح بين 200-500 طن، تقوم الرافعة بوضع ونقل العوائق أمام سفن النقل بدقة، مما يضمن الملاحة الآمنة.

نقل المعدات البحرية الكبيرة

رفع معدات استكشاف أعماق البحار بوزن 500-800 طن (مثل وحدات السفن الأم الغاطسة المأهولة وقواعد شبكة مراقبة قاع البحر) من سفن النقل إلى منصات التشغيل. دقة تحديد المواقع ± 0.5 متر تمنع حدوث أضرار تصادمية للمعدات.

في الموانئ الساحلية، نقل آلات الميناء 300-500 طن (مثل رافعات الرصيف والرافعات الجسرية). يمكن للمنصة أن ترسو على أرصفة بحرية بسيطة، مما يلغي الحاجة إلى محطات رفع ثقيلة متخصصة ويقلل تكاليف النقل.

خدمات التخصيص

تخصيص المعلمة والوظيفة: ضبط طول ساق البطاطس (حتى 120 مترًا) وتكوين الرافعة (على سبيل المثال، الترقية إلى رافعة فئة 1000 طن) وفقًا لسيناريوهات التشغيل؛ إضافة أجهزة تكسير الجليد وأنظمة عزل المنصات للمناطق البحرية القطبية؛ ترقية مكونات الرافعة المصنوعة من الفولاذ المقاوم للصدأ لبيئات رش الملح العالية؛

خدمات القيمة المضافة: منصة الرفع ذاتية الرفع HAIDING SHIPYARD يمكن أن تساعد في التعامل مع شهادات التصنيف الدولية (ABS/CCS/DNV) وتصاريح تشغيل الرفع البحري للمنصة؛ توفير تصميم خطة الرفع (على سبيل المثال، تحليل إجهاد المكونات، وتخطيط مسار الرفع)؛ التواصل مع فرق إنشاءات الهندسة البحرية لتقديم خدمات متكاملة "المنصة + الرفع + التشغيل والصيانة"، مما يضمن إكمال مهام الرفع بكفاءة.
