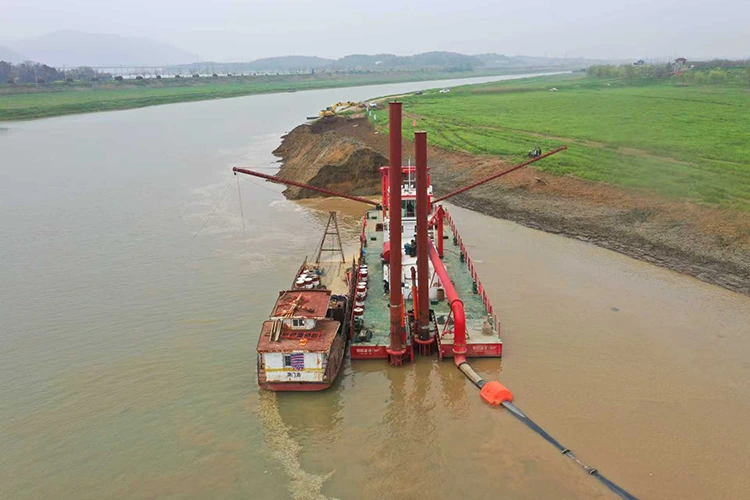

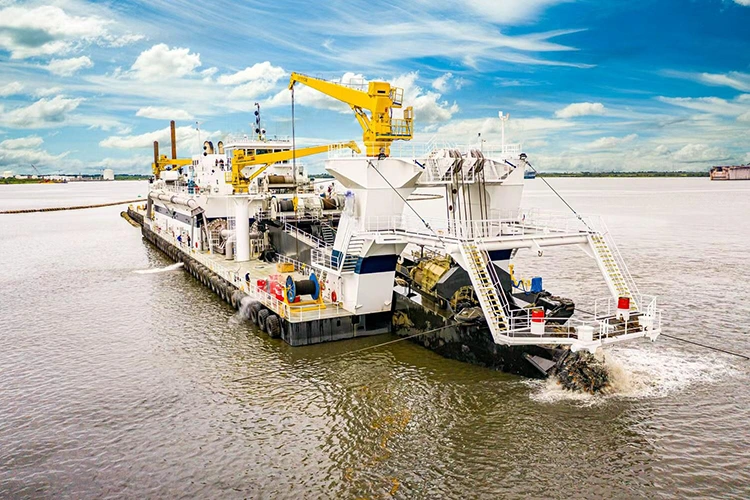

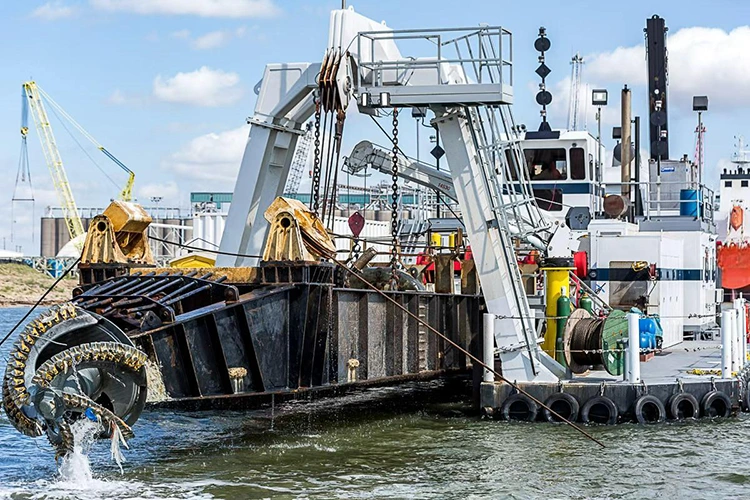

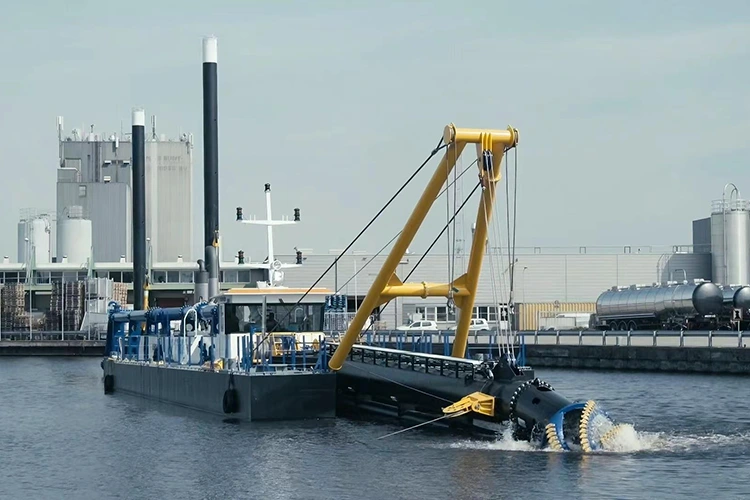

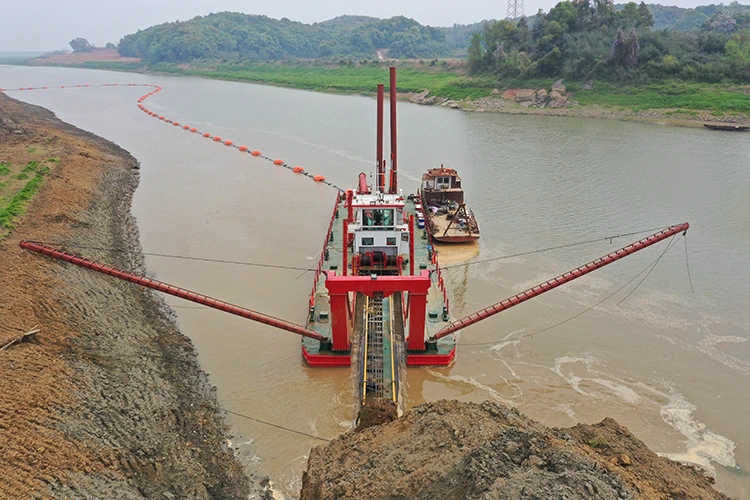

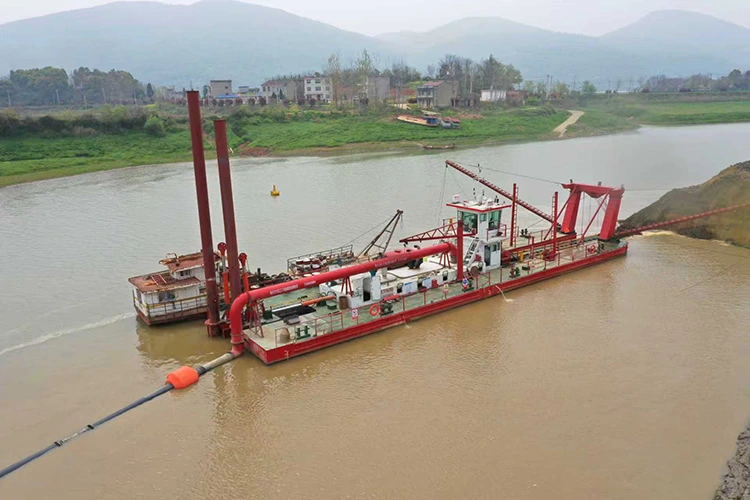

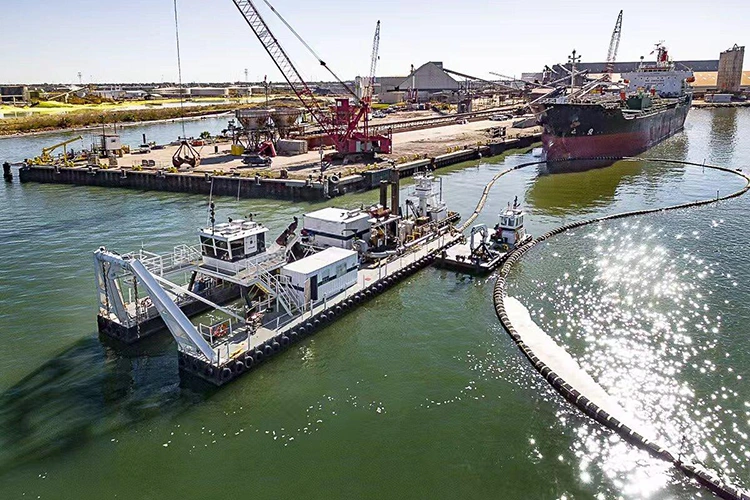

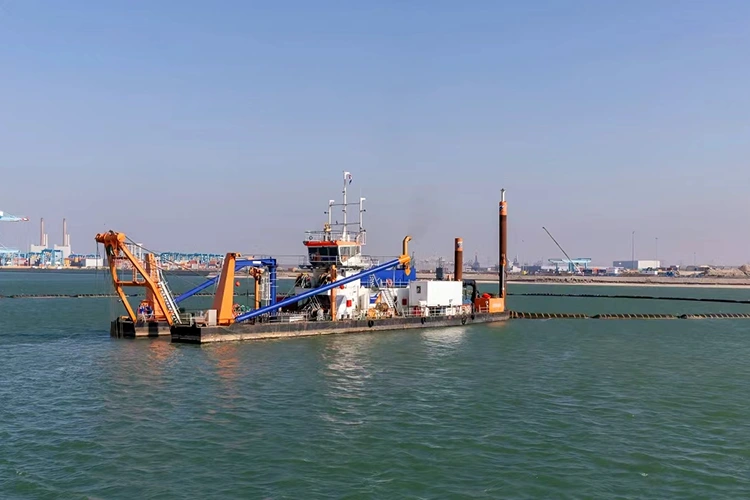

الحفارة بالشفط القاطع
تعتبر Shandong Haiding Shipbuilding Manufacturing Co., Ltd. شركة صينية متخصصة في تصنيع وتوريد معدات التجريف ذات الحجم المتوسط إلى الكبير. لقد كرسنا جهودنا لهندسة التجريف البحري لسنوات عديدة وتراكمت لدينا مزايا كبيرة. إن حفارة الشفط القاطعة HAIDING SHIPYARD لدينا موجودة في أوروبا، أمريكا، جنوب شرق آسيا، والعديد من الأسواق العالمية الأخرى. ماذا تنتظر؟ انضم إلينا الآن!
نحن نمكنك من تنفيذ مشاريع التجريف الخاصة بك بكفاءة من خلال تصميمنا المحسن والمحسن، إلى جانب الأداء القوي. تم تجهيز حفارة الشفط القاطعة HAIDING SHIPYARD برأس قطع دوار عالي الكفاءة، ويمكن لهذه المعدات أن تقوم بتفكيك أنواع التربة المختلفة في قاع الأنهار وقاع البحر بشكل فعال. بفضل التصميم المتكامل لتحسين ديناميكيات السوائل، فإنه يمزج الماء والرواسب بسرعة في خليط من الماء الطيني بنسبة تساوي ≥90%. بعد أن يتم امتصاصه إلى جسم المضخة من خلال أنبوب الشفط ذو القطر الكبير (القطر الاختياري Φ300-Φ800mm)، يتم نقل الخليط لمسافات طويلة عبر أنبوب تفريغ عالي الضغط، مع أقصى مسافة نقل تصل إلى 3000 متر. ويتميز باستمرارية تشغيلية قوية واستهلاك أقل للطاقة مقارنة بمتوسط الصناعة.
التصميم الأساسي للمنتج
من خلال اعتماد تجميع معياري وتصميم متكامل، فإن جرافة الشفط القاطعة HAIDING SHIPYARD تكمل بشكل مستقل عملية التجريف ونقل الطين والتفريغ على متن السفينة، دون الحاجة إلى معدات مساعدة إضافية. إن كفاءة البناء الخاصة بها أعلى بنسبة تزيد عن 30٪ من كفاءة المعدات التقليدية، والتي يمكن أن تقصر بشكل كبير دورة المشروع. وتتميز بقدرة واسعة نسبيًا على التكيف مع السيناريوهات، ويمكنها إكمال عمليات التجريف في البحيرات الداخلية والموانئ الساحلية والممرات المائية الداخلية في ظل ظروف قوة الرياح ≥5 مستويات وسرعة التدفق ≥1.5 م / ث. بفضل توافقها القوي مع التربة، فإنها تنفذ العمليات في ظروف العمل التقليدية مثل الرمل والطميية الرملية والطمي (محتوى الرطوبة 60%-80%). بعد الاستبدال برأس القطع المسنن المخصص المقاوم للتآكل، يمكنه أيضًا حفر الطين عالي القوة للضغط. الاستبدال سهل ومريح، مما يجعله مناسبًا لمعظم سيناريوهات وظروف البناء.
نظام طاقة المنتج
توفر جرافة الشفط القاطعة HAIDING SHIPYARD خيارين أساسيين لنظام الطاقة: الهيدروليكي والميكانيكي. يستخدم الإصدار الذي يتم تشغيله هيدروليكيًا وحدات مضخة هيدروليكية مستوردة بنطاق سرعة يتراوح من 0 إلى 30 دورة في الدقيقة وزمن استجابة أقل من 0.5 ثانية، مما يتيح التحكم الدقيق حتى في ظل ظروف التشغيل المعقدة. تتميز النسخة المدفوعة ميكانيكيًا ببنية قوية وموثوقة، وتكاليف صيانة أقل، ومناسبة للتشغيل الروتيني والموحد. علاوة على ذلك، هذه السلسلة من المعدات حصلت على شهادة ISO9001 وهي مؤهلة أيضًا للحصول على شهادات CCS، BV، RINA، وRS. يتم ضمان المكونات الرئيسية لمدة عامين، ويتم ضمان الهيكل لمدة 20 عامًا، مما يوفر ضمانًا قويًا للتقدم الآمن والفعال لمشروعك.
معلمة المنتج (المواصفات)
|
الحفارة القاطعة بالشفط HD-CSD250 |
|||
|
الطول الإجمالي |
18.8 م |
تدفق المياه |
980 م³/ساعة |
|
أبعاد هال |
15.0×5.2×1.5م |
إنتاج الرواسب |
150 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
9.3 × 2.2 × 2.5 م |
مسافة التفريغ |
1000 م |
|
الأبعاد العائمة الجانبية |
15.0×1.5×1.5م |
قطر رأس القاطع |
800 ملم |
|
بناء |
نوع التجميع المعياري الذكي |
قوة القاطع |
37 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي 294 كيلو واط |
مسودة |
1.1 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي 75 كيلو واط |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 369 كيلو واط |
عدد روافع الرفع |
40 كيلو نيوتن*1 |
|
مضخة التجريف |
مضخة من سبائك الكروم عالية 200WN |
عدد الروافع المستعرضة |
4OKN*2 |
|
قطر أنبوب التفريغ/الشفط |
273 ملم / 273 ملم |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
55 م |
موعد التسليم |
40 يوما |
|
أقصى عمق التجريف |
9 م |
استهلاك الوقود المرجعي |
~38 لتر/ساعة |
|
حالة العمل المطبقة |
مواقع التجريف الصغيرة مثل قنوات الأنهار وبرك الترسيب |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة بالشفط القاطع HD-CSD300 |
|||
|
الطول الإجمالي |
26.0 م |
تدفق المياه |
1200-1500 م³/ساعة |
|
أبعاد هال |
21.0×5.2×1.5م |
إنتاج الرواسب |
150-200 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
11.0×2.5×2.5م |
مسافة التفريغ |
2000 م |
|
الأبعاد العائمة الجانبية |
21.0×1.1×1.5م |
قطر رأس القاطع |
1350 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
75 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي 6170-456 كيلو واط |
مسودة |
1.1 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي WP6-155KW |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 611 كيلو واط |
عدد روافع الرفع |
60 كيلو نيوتن*1 |
|
مضخة التجريف |
مضخة من سبائك الكروم عالية 250WN |
عدد الروافع المستعرضة |
40 كيلو نيوتن * 2 |
|
قطر أنبوب التفريغ/الشفط |
325 ملم / 325 ملم |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
40 م |
موعد التسليم |
50 يوما |
|
أقصى عمق التجريف |
12 م |
استهلاك الوقود المرجعي |
~66 لتر/ساعة |
|
حالة العمل المطبقة |
مواقع التجريف الصغيرة مثل قنوات الأنهار وبرك الترسيب |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة بالشفط القاطع HD-CSD300 |
|||
|
الطول الإجمالي |
26.0 م |
تدفق المياه |
1200-1500 م³/ساعة |
|
أبعاد هال |
21.0×5.2×1.5م |
إنتاج الرواسب |
150-200 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
11.0×2.5×2.5م |
مسافة التفريغ |
2000 م |
|
الأبعاد العائمة الجانبية |
21.0×1.1×1.5م |
قطر رأس القاطع |
1350 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
75 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي 6170-456 كيلو واط |
مسودة |
1.1 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي WP6-155KW |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 611 كيلو واط |
عدد روافع الرفع |
60 كيلو نيوتن*1 |
|
مضخة التجريف |
مضخة من سبائك الكروم عالية 250WN |
عدد الروافع المستعرضة |
40 كيلو نيوتن * 2 |
|
قطر أنبوب التفريغ/الشفط |
325 ملم / 325 ملم |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
40 م |
موعد التسليم |
50 يوما |
|
أقصى عمق التجريف |
12 م |
استهلاك الوقود المرجعي |
~66 لتر/ساعة |
|
حالة العمل المطبقة |
مواقع التجريف الصغيرة مثل قنوات الأنهار وبرك الترسيب |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة القاطعة بالشفط HD-CSD550 |
|||
|
الطول الإجمالي |
45.82 م |
تدفق المياه |
3500-4000 م³/ساعة |
|
أبعاد هال |
35.8 × 8.8 × 2.2 م |
إنتاج الرواسب |
600-800 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
15.4 × 4.0 × 2.2 م |
مسافة التفريغ |
2000 م |
|
الأبعاد العائمة الجانبية |
35.75 × 2.85 × 2.2 م |
قطر رأس القاطع |
1900 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
130 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي WH17-1350KW |
مسودة |
1.6 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي 6170-456 كيلو واط |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 1806 كيلو واط |
عدد روافع الرفع |
150 كيلو نيوتن * 1 |
|
مضخة التجريف |
مضخة من سبائك الكروم عالية 450 واط |
عدد الروافع المستعرضة |
100 كيلو نيوتن * 2 |
|
قطر أنبوب التفريغ/الشفط |
560 ملم / 560 ملم |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
66 م |
موعد التسليم |
80 يوما |
|
أقصى عمق التجريف |
14 م |
استهلاك الوقود المرجعي |
~160 لتر/ساعة |
|
حالة العمل المطبقة |
النهر والبحيرة والخزان والساحلية والميناء والمياه الأخرى |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة القاطعة بالشفط HD-CSD650 |
|||
|
الطول الإجمالي |
45.82 م |
تدفق المياه |
5000 م³/ساعة |
|
أبعاد هال |
35.8 × 8.8 × 2.2 م |
إنتاج الرواسب |
800-1000 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
15.4 × 4.0 × 2.2 م |
مسافة التفريغ |
2000 م |
|
الأبعاد العائمة الجانبية |
35.75 × 2.85 × 2.2 م |
قطر رأس القاطع |
2200 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
320 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي WH17-1350KW |
مسودة |
1.7 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي 8170-601KW |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 1951 كيلو واط |
عدد روافع الرفع |
150 كيلو نيوتن * 1 |
|
مضخة التجريف |
مضخة سلوي عالية الكروم بقدرة 500 واط |
عدد الروافع المستعرضة |
150 كيلو نيوتن * 2 |
|
قطر أنبوب التفريغ/الشفط |
650 ملم / 650 ملم |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
66 م |
موعد التسليم |
110 أيام |
|
أقصى عمق التجريف |
14 م |
استهلاك الوقود المرجعي |
~229 لتر/ساعة |
|
حالة العمل المطبقة |
النهر والبحيرة والخزان والساحلية والميناء والمياه الأخرى |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة بالشفط القاطع HD-CSD800 |
|||
|
الطول الإجمالي |
59.5 م |
تدفق المياه |
8000 م³/ساعة |
|
أبعاد هال |
52.5 × 11.4 × 3.0 م |
إنتاج الرواسب |
1200-1500 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
26.0×5.0×4.0م |
مسافة التفريغ |
4000-5000 م |
|
الأبعاد العائمة الجانبية |
52.5 × 3.2 × 3.0 م |
قطر رأس القاطع |
2770 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
1000 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي 2650 كيلو واط |
مسودة |
2.2 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي 1850 كيلو واط*2 |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 6350 كيلو واط |
عدد روافع الرفع |
550 كيلو نيوتن*1 |
|
مضخة التجريف |
131-28-65 |
عدد الروافع المستعرضة |
400 كيلو نيوتن * 2 |
|
|
(مضخة القبو + مضخة تحت الماء) |
|
|
|
قطر أنبوب التفريغ/الشفط |
820 ملم / 820 ملم |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
110 م |
موعد التسليم |
280 يوما |
|
أقصى عمق التجريف |
25 م |
استهلاك الوقود المرجعي |
~750 لتر/ساعة |
|
حالة العمل المطبقة |
النهر والبحيرة والخزان والساحلية والميناء وغيرها من المياه |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة القاطعة بالشفط HD-SSSCSD550 |
|||
|
الطول الإجمالي |
61.5 م |
تدفق المياه |
4000 م 3 / ساعة |
|
أبعاد هال |
48.5 × 8.9 × 2.2 م |
إنتاج الرواسب |
600-800 م3/ساعة |
|
الأبعاد العائمة الرئيسية |
7.0 م/4.0 م |
مسافة التفريغ |
3000 م |
|
الأبعاد العائمة الجانبية |
41.0×2.65×2.2م |
قطر رأس القاطع |
1900 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
130 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي WH17-1350KW |
مسودة |
1.6 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي 6170-456 كيلو واط |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
إجمالي الطاقة |
ويتشاي 1806 كيلو واط |
عدد روافع الرفع |
150 كيلو نيوتن * 1 |
|
مضخة التجريف |
مضخة من سبائك الكروم عالية 450 واط |
عدد الروافع المستعرضة |
100 كيلو نيوتن * 2 |
|
قطر أنبوب التفريغ/الشفط |
560 ملم / 560 ملم |
المقصورة |
مقعد قابل للتعديل، تكييف الهواء، نظام التحكم المتكامل PLC |
|
الرأس (رفع الضخ) |
66 م |
موعد التسليم |
90-110 أيام |
|
أقصى عمق التجريف |
35 م |
استهلاك الوقود المرجعي |
~160 لتر/ساعة |
|
حالة العمل المطبقة |
إزالة الترسبات في المياه العميقة التي يزيد عمقها عن 15 مترًا |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
|
الحفارة القاطعة بالشفط HD-SSSCSD650 |
|||
|
الطول الإجمالي |
81.0 م |
تدفق المياه |
5000 م³/ساعة |
|
أبعاد هال |
63.0×11.0×3.0م |
إنتاج الرواسب |
800-1000 م³/ساعة |
|
الأبعاد العائمة الرئيسية |
12.0×4.6×3.0م |
مسافة التفريغ |
3000 م |
|
الأبعاد العائمة الجانبية |
67.0×3.2×3.0م |
قطر رأس القاطع |
2200 ملم |
|
بناء |
نوع التجميع الذكي المعياري |
قوة القاطع |
320 كيلو واط |
|
العلامة التجارية/القوة للمحرك الرئيسي |
ويتشاي WH17-1350KW |
مسودة |
1.9 م |
|
العلامة التجارية/القوة للمحرك المساعد |
ويتشاي 8170-601KW |
نظام التحكم الهيدروليكي |
التحكم المتكامل PLC |
|
المحرك الرئيسي لمضخة المقصورة |
ويتشاي WH17-1350KW |
إجمالي رأس الضخ |
86 م |
|
قوة المولدات |
مجموعة المولدات ويتشاي 150 كيلو وات |
أقصى عمق |
52 م |
|
إجمالي الطاقة |
ويتشاي 3451 كيلو واط |
عدد روافع الرفع |
150 كيلو نيوتن * 1 |
|
مضخة نعرات تحت الماء |
مضخة سبائك الكروم العالية 500G-G |
عدد الروافع المستعرضة |
150 كيلو نيوتن * 2 |
|
مضخة التفريغ الرئيسية في الغرفة |
مضخة سبائك الكروم عالية 500WN |
المقصورة |
مقعد قابل للتعديل، مكيف الهواء، نظام التحكم المتكامل PLC |
|
قطر أنبوب التفريغ/الشفط |
650 ملم / 650 ملم |
موعد التسليم |
110-150 يوما |
|
نظام تحديد المواقع بخمسة مرساة |
مرساة 200 كيلو نيوتن * 5 مجموعات |
استهلاك الوقود المرجعي |
~390 لتر/ساعة |
|
حالة العمل المطبقة: |
إزالة الترسبات في المياه العميقة التي يزيد عمقها عن 15 مترًا |
||
|
ترقية التكوين |
يمكن ترقية التكوين، مثل العلامة التجارية لمحرك الديزل التي يمكن تغييرها وفقًا للعلامة التجارية للطلب: Cummins، Carter، إلخ |
||
ميزة المنتج والتطبيق
1. البناء الفعال: مع التصميم الأساسي المتكامل لحفارة الشفط القاطعة HAIDING SHIPYARD للتجريف ونقل الطين وتفريغ الطين، فإنها تدعم التشغيل المستمر على مدار 24 ساعة. فهي لا تتميز فقط بمعدل منخفض لفشل المعدات وأداء موثوق، ولكنها تتطلب أيضًا 1-3 موظفين فقط لسهولة التشغيل - مما يعزز بشكل كبير كفاءة البناء مع تقليل تكاليف العمالة.
2. القدرة على التكيف المتميزة: إنها تغطي احتياجات التجريف في مناطق المياه المختلفة وتوفر أداءً ممتازًا للحفر والنقل لأنواع التربة المتعددة مثل الرمل والطمي والطين، وتتكيف مع ظروف العمل المختلفة دون تعديلات متكررة.
3. إمكانية تحكم عالية الدقة: يعتمد التحكم عالي الدقة في جرافة الشفط القاطعة HAIDING SHIPYARD على التشغيل المشترك لنظام التحكم ووظائف تحديد المواقع BeiDou أو GPS. وهذا يسمح بالتعديل الدقيق لعمق الحفر، والعرض، ومنطقة العمل، مما يلبي المتطلبات الفنية المحددة بشكل كامل في ظل ظروف العمل المختلفة.
4. النقل والتجميع الفعال: يتميز النقل والتجميع أيضًا بكفاءة عالية، وذلك باستخدام تصميم التجميع المعياري الذي يسمح بنقل الشاحنات إلى مواقع البناء في الممرات المائية الصالحة للملاحة. إن حل التجميع المعياري هذا لا يقلل بشكل كبير من تكاليف النقل ووقت التجميع فحسب، بل يقلل أيضًا من الاعتماد على الآلات الكبيرة، مما يحسن بشكل فعال كفاءة إعداد البناء.
