جسر تم وضعه بسرعة

الجسر السريع هو نظام متكامل لدعم الطوارئ المنقولة بالمياه تم تطويره للحالات التي لا تستطيع فيها البنية التحتية التقليدية للنقل تلبية المتطلبات التشغيلية العاجلة.

غالبًا ما تتطلب كوارث الفيضانات وانهيار الجسور وانقطاع الطرق والمشاريع الهندسية عن بعد حلولاً مؤقتة لعبور المياه يمكن نشرها بسرعة وتشغيلها بشكل موثوق. على عكس الجسور العائمة التقليدية التي تعتمد على زوارق القطر والرافعات وفرق التثبيت الكبيرة، يجمع هذا النظام بين وظائف الدفع وتحديد المواقع والاتصال والحمل في كل وحدة مستقلة.

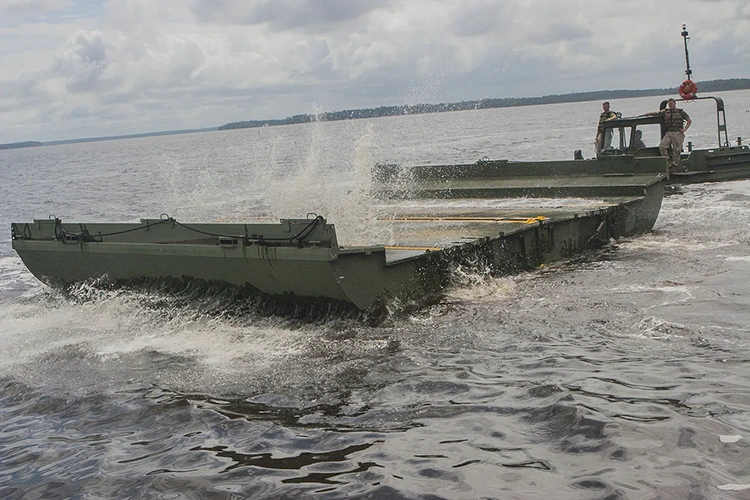

تم بناء الجسر حول وحدات عائمة موحدة ذاتية الدفع بطول 10 أمتار. يمكن ربط وحدات متعددة وفقًا لمسافة العبور والاحتياجات التشغيلية، مما يؤدي إلى إنشاء هياكل جسور عائمة تتراوح من القنوات الصغيرة إلى الممرات المائية الكبيرة التي يتجاوز طولها 100 متر.

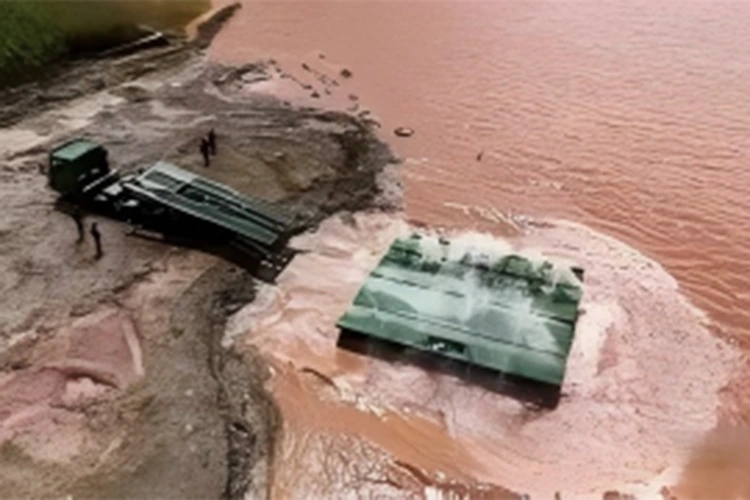

كل وحدة قادرة على التنقل بشكل مستقل، مما يسمح لها بالانتقال مباشرة إلى منطقة النشر المخصصة. بعد تحديد المواقع، تتم محاذاة الوحدات وتأمينها من خلال نظام اتصال متكامل لتشكيل جسر عائم مستقر.

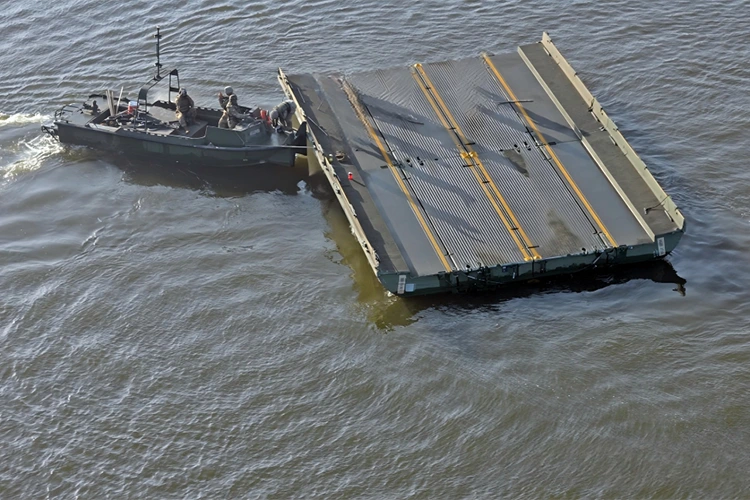

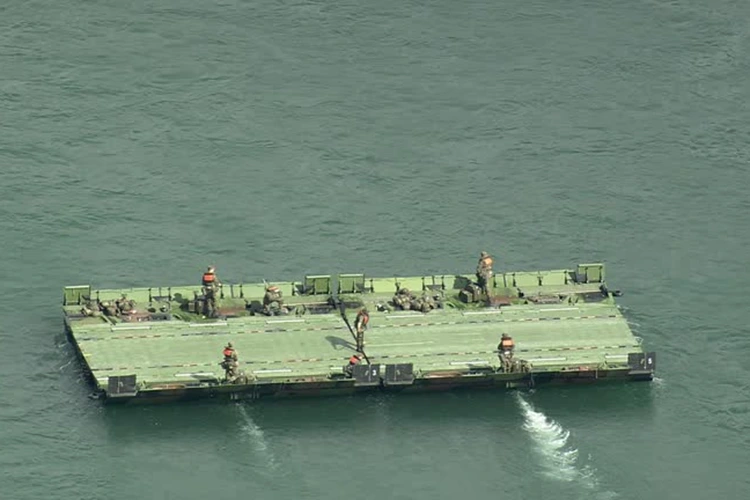

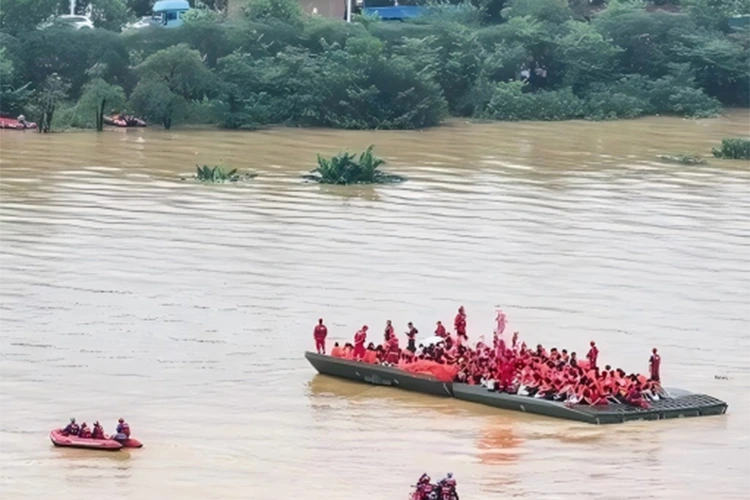

عندما لا تكون هناك حاجة إلى هيكل جسر كامل، يمكن للوحدات الفردية التي تعمل بالطاقة أيضًا أن تعمل كوحدات عبارات لنقل الأفراد ومعدات الإنقاذ والمركبات ومواد الطوارئ.

الميزات الرئيسية

1. تصميم عائم معياري موحد

يوفر الهيكل المعياري العديد من الفوائد العملية:

· تكوين مرن من 10 م إلى 100 م+

· تبسيط النقل والتخزين

· تجميع ميداني أسرع

· سهولة الصيانة والاستبدال

· سعة قابلة للتوسيع لتلبية المتطلبات المستقبلية

يتيح هذا التصميم لمنظمات الطوارئ والمقاولين الهندسيين إعداد المعدات التي يمكنها التكيف مع بيئات التشغيل المختلفة.

2. نظام ملاحة مستقل ذاتي الدفع

يعمل التصميم ذاتي الدفع على تحسين:

· سرعة النشر

· دقة تحديد المواقع

· المرونة التشغيلية

· كفاءة الاستجابة

عندما لا يكون بناء الجسر مطلوبًا، يمكن للوحدات الفردية الاستمرار في العمل بشكل مستقل كمنصات عبارات تعمل بالطاقة.

3. الانتشار السريع لعمليات الطوارئ

تتطلب حالات الطوارئ معدات يمكن نقلها وتركيبها بسرعة.

يمكن عادةً نشر التكوين القياسي للجسر الذي يبلغ طوله 60 مترًا في غضون 10 إلى 15 دقيقة في ظل ظروف التشغيل المناسبة.

إن قدرة الاستجابة السريعة هذه تجعل النظام مناسبًا لما يلي:

· عمليات الإنقاذ من الفيضانات

· استرداد وسائل النقل في حالات الطوارئ

· لوجستيات الإغاثة في حالات الكوارث

· استعادة البنية التحتية المؤقتة

4. القدرة على حمل الأحمال الثقيلة

تم تصميم نظام الجسر بإطار هيكلي عالي القوة يوزع الأحمال عبر الوحدات المتصلة مع الحفاظ على استقرار السطح.

يوفر التكوين القياسي للجسر بطول 60 مترًا ما يلي:

· سعة الحمولة المقدرة: 60 طنًا

· إمكانية عبور المعدات الثقيلة

· أداء نقل المركبات المستقر

أثناء الاختبار الهيكلي، تم التحكم في الحد الأقصى لتشوه سطح الجسر تحت الحمل الكامل في حدود 12 مم، مع عدم وجود تشوه دائم بعد التفريغ.

يدعم أداء الحمل الموثوق هذا التطبيقات التي تتطلب النقل المستمر لمعدات الإنقاذ الثقيلة والمعدات الهندسية.

5. القدرة على التكيف مع البيئات المائية المعقدة

غالبًا ما تتم عمليات الطوارئ في ظل ظروف بيئية لا يمكن التنبؤ بها.

تم تصميم TheRapidly Emplaced Bridge للعمل في:

· الأنهار

· البحيرات

· الخزانات

· قنوات الفيضانات

· المياه الساحلية الضحلة

يدعم النظام درجات حرارة التشغيل من:

-30 درجة مئوية إلى +55 درجة مئوية

تم التحقق من اختبار الأداء أثناء التشغيل المستقر تحت:

· تصل سرعة تيار الماء إلى 2.8 م/ث

· مقاومة قصيرة المدى تصل إلى 3.0 م/ث

· ظروف الرياح تصل إلى القوة 6

· ارتفاع الموج حوالي 0.5 م

يساعد نظام ضبط الصابورة الذكي على تعويض التغيرات في مستوى الماء، مما يحسن الاستقرار أثناء ظروف التشغيل المتغيرة.

6. أوضاع التشغيل المزدوجة

يوفر نظام الجسر وضعين للتشغيل ضمن منصة واحدة.

وضع الجسر العائم

يمكن توصيل وحدات متعددة لإنشاء جسر عائم مؤقت من أجل:

· النقل بالمركبة

· حركة الموظفين

· نقل المعدات

· لوجستيات الطوارئ

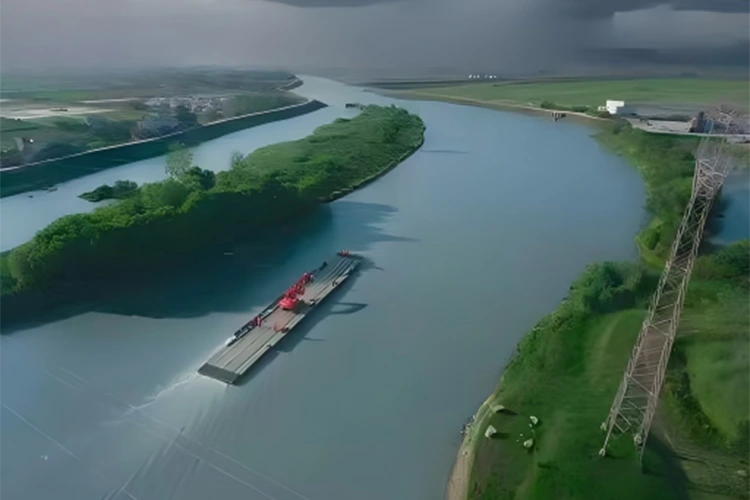

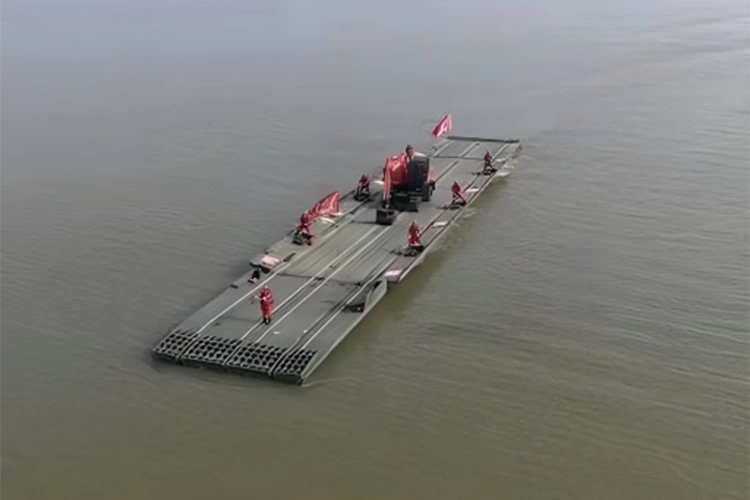

وضع العبارة بالطاقة

يمكن للوحدات الفردية التي تعمل بالطاقة أن تعمل بشكل مستقل من أجل:

· معبر النهر

· وسائل النقل الإنقاذ

· تسليم إمدادات المنطقة النائية

يعمل هذا التصميم ثنائي الوظيفة على تحسين استخدام المعدات ويسمح للمشغلين باختيار الطريقة الأكثر ملاءمة وفقًا لظروف الموقع.

اختبار الأداء الفني والموثوقية

القوة الهيكلية واختبار الحمل

تم اختبار تكوين الجسر المعياري القياسي بطول 60 مترًا تحت حمل مقدر يبلغ 60 طنًا لتقييم الاستقرار الهيكلي أثناء النقل الثقيل.

أثناء التشغيل بالحمولة الكاملة، بقي الحد الأقصى للتشوه الرأسي لسطح الجسر عند 12 مم، ولم يحدث أي تشوه دائم بعد التفريغ.

أكمل نظام القفل المعياري اختبارات الاتصال المتكررة دون ارتخاء أو تلف هيكلي، مما يضمن أداءً موثوقًا خلال دورات النشر المتعددة.

يوفر عامل الأمان المضاد للانقلاب الذي يبلغ ≥1.6 ثباتًا إضافيًا في ظل الأحمال الثقيلة وظروف تأثير الموجة الجانبية.

توضح نتائج الاختبار قدرة الجسر على دعم مركبات الإنقاذ والآلات الهندسية ومتطلبات النقل في حالات الطوارئ.

التشغيل المستمر واختبار المتانة

يجب أن تظل معدات الطوارئ جاهزة للعمل أثناء مهام الإنقاذ والإنعاش الممتدة.

تم الانتهاء من نظام الجسر الكامل بنجاح:

· اختبار التشغيل المستمر بالحمل الكامل لمدة 72 ساعة

· أكثر من 1000 دورة تجميع وتفكيك

· اختبار درجات الحرارة المرتفعة والمنخفضة

· اختبار بيئة الأمطار وموجات الرياح

خلال هذه التقييمات، حافظ نظام الدفع والنظام الهيدروليكي ونظام التحكم الإلكتروني على التشغيل المستقر.

يقلل التصميم المتين من متطلبات الصيانة ويحسن من توفر المعدات أثناء النشر الميداني على المدى الطويل.

التحكم الذكي وأداء تحديد المواقع

يعتمد النشر الفعال على تحديد المواقع بدقة واتصال الوحدة الموثوق به.

تدمج كل وحدة تعمل بالطاقة منصة تحكم ذكية تراقب ظروف التشغيل وتساعد المشغلين أثناء التنقل والتجميع.

يوفر النظام:

· رصد موقف الجسر في الوقت الحقيقي

· ضبط التوازن الهيدروليكي تلقائيًا

· تعويض مستوى الماء

· الحماية من التحميل الزائد

· وظائف تشخيص الأخطاء

أثناء اختبارات تحديد الموقع، حقق النظام دقة محاذاة بمقدار 5 سم، مما يساعد على تقليل وقت الضبط اليدوي وتحسين كفاءة التجميع.

خيارات التكوين المعياري

يستخدم TheRapidly Emplaced Bridge وحدات طاقة موحدة، مما يسمح للعملاء باختيار أطوال الجسر المناسبة وفقًا لعرض المياه ومتطلبات حركة المرور وظروف التشغيل.

يحافظ كل تكوين على المزايا الأساسية التالية:

· التنقل المستقل

· النشر السريع

· نقل الأحمال الثقيلة

· إمكانية التوسع المعياري

يسمح هذا النهج المعياري للمؤسسات بتوسيع سعة الجسر وفقًا للمتطلبات التشغيلية المستقبلية دون استبدال المعدات الموجودة.

التطبيقات الرئيسية

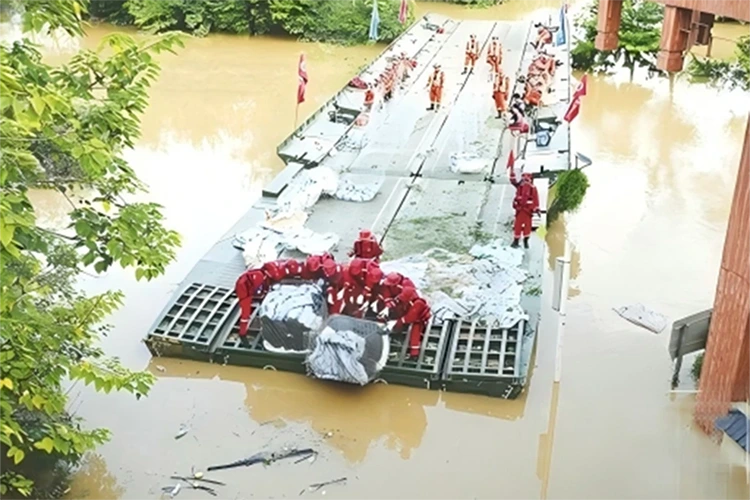

السيطرة على الفيضانات والإغاثة في حالات الكوارث

أثناء الفيضانات والظواهر الجوية القاسية، يمكن للطرق المتضررة والجسور المغمورة بالمياه أن تعزل المجتمعات المحلية وتؤخر الاستجابة لحالات الطوارئ.

يوفر الجسر العائم المعياري الذي يعمل بالطاقة وصولاً مؤقتًا لوسائل النقل من أجل:

· فرق الإنقاذ

· مركبات الطوارئ

· المستلزمات الطبية

· مواد الإغاثة

· المعدات الهندسية

وتساعد قدرتها على النشر السريع على استعادة روابط النقل خلال فترات الاستجابة الحرجة.

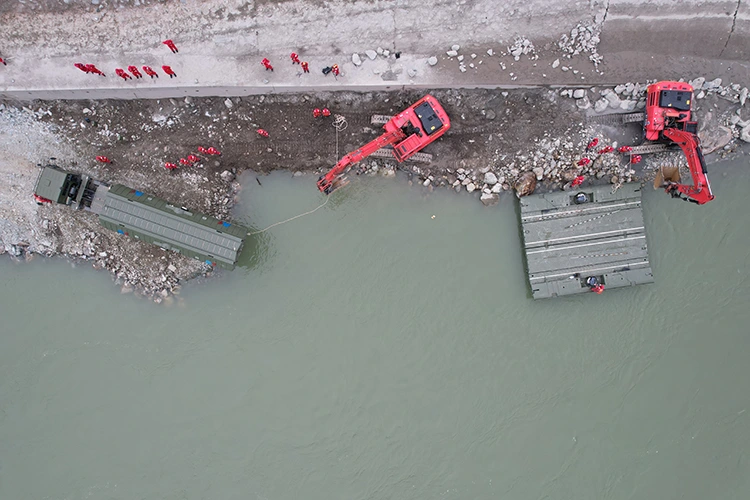

الإنقاذ المائي في حالات الطوارئ

يوفر النظام قدرة مستقرة على عبور المياه لعمليات الإنقاذ في الأنهار والخزانات والمناطق التي غمرتها الفيضانات.

وهو يدعم:

· إجلاء الموظفين

· نقل معدات الإنقاذ

· توصيل الإمدادات في حالات الطوارئ

· إنشاء الوصول المؤقت

يعمل التصميم ذاتي الدفع على تحسين الحركة عندما لا تتوفر طرق النقل التقليدية.

استعادة البنية التحتية

بعد انهيار الجسور، أو تلف الطرق، أو الكوارث الطبيعية، غالبًا ما تتطلب إعادة بناء البنية التحتية الدائمة وقتًا طويلاً.

يوفر الجسر العائم المعياري حلاً مؤقتًا للنقل أثناء إجراء الإصلاحات الدائمة.

يمكن أن تدعم:

· مركبات البناء

· معدات الإصلاح

· نقل المواد

· حركة القوى العاملة

دعم الهندسة البحرية

غالبًا ما تتطلب مشاريع البناء البحرية أنظمة نقل مؤقتة مرنة.

يمكن للجسر دعم العمليات المتعلقة بما يلي:

· إنشاء الموانئ

· مشاريع الخزانات

· الهندسة البحرية

· مشاريع الحفاظ على المياه

· البنية التحتية لخطوط الأنابيب والطاقة

يسمح تصميمها المعياري بالانتقال وفقًا لمتطلبات المشروع المتغيرة.

الدفاع المدني والتنقل في حالات الطوارئ

إن الجمع بين النشر السريع والملاحة المستقلة والقدرة على التحميل الثقيل يجعل النظام مناسبًا لمهام التنقل في حالات الطوارئ التي تتطلب قدرة سريعة على عبور المياه.

تشمل التطبيقات:

· عمليات الدفاع المدني

· لوجستيات الطوارئ

· دعم النقل الاستراتيجي

· مهام الإنقاذ واسعة النطاق

لماذا تختار حوض بناء السفن هايدينغ

يتطلب اختيار مورد جسر الطوارئ أكثر من مجرد تقييم مواصفات المنتج. تعد القدرة على التصنيع، والدعم الهندسي، والقدرة على التخصيص، والخدمة طويلة الأمد من العوامل المهمة بنفس القدر.

تتخصص شركة HAIDING SHIPYARD في تطوير وتصنيع المعدات المنقولة بالمياه، وتوفير حلول متكاملة للاستجابة لحالات الطوارئ، والسيطرة على الفيضانات، واستعادة وسائل النقل، وتطبيقات الهندسة البحرية.

بدءًا من التصنيع الهيكلي وحتى تكامل النظام، تتبع كل وحدة جسر إجراءات تصنيع موحدة لضمان الأداء المتسق والتشغيل الموثوق.

يعمل فريقنا الهندسي مع العملاء لتحديد التكوين الأنسب بناءً على:

· عرض الممر المائي

· سعة التحميل المطلوبة

· بيئة التشغيل

· متطلبات النشر

· شروط النقل

سواء كان العملاء يحتاجون إلى وحدات طاقة فردية أو أنظمة جسر عائمة كاملة، فإن HAIDING SHIPYARD توفر حلولاً عملية مصممة وفقًا للاحتياجات التشغيلية الحقيقية.

خدمات تصنيع المعدات الأصلية والتخصيص

تتطلب المشاريع المختلفة تكوينات مختلفة للجسر. توفر HAIDING SHIPYARD خيارات التخصيص لتلبية متطلبات التطبيق المحددة.

ضبط الجودة

تتطلب معدات الطوارئ الموثوقة رقابة صارمة على التصنيع.

يخضع كل نظام جسر معياري للفحص طوال عملية الإنتاج، بما في ذلك:

· فحص المواد الخام

· فحص التصنيع الهيكلي

· فحص جودة اللحام

· التحقق من التجميع الميكانيكي

· اختبار النظام الهيدروليكي

· اختبار التحكم الكهربائي

· اختبار وظيفة الملاحة

· تحميل التحقق من الأداء

· فحص التشغيل النهائي

الأسئلة المتداولة

هل يمكن للجسر العائم أن يعمل بدون زوارق القطر؟

نعم. تم تجهيز كل وحدة بنظام دفع مستقل، مما يسمح بالملاحة المستقلة وتحديد المواقع والاتصال دون الحاجة إلى معدات قطر خارجية.

كم من الوقت يستغرق نشر الجسر؟

يعتمد وقت النشر على طول الجسر وظروف الموقع. يمكن عادةً إكمال التكوين القياسي بطول 60 مترًا خلال 10-15 دقيقة في ظل ظروف مناسبة.

ما هو الحد الأقصى لطول الجسر؟

يسمح التصميم المعياري بتكوينات جسر تتجاوز 100 متر من خلال توصيل وحدات إضافية تعمل بالطاقة.

ما هي سعة الحمولة التي يمكن أن يدعمها الجسر؟

يوفر التكوين القياسي بطول 60 مترًا قدرة تحميل مقدرة تبلغ 60 طنًا.

هل يمكن للوحدات الفردية أن تعمل كعبارات؟

نعم. يمكن للوحدات الفردية التي تعمل بالطاقة أن تعمل بشكل مستقل لنقل الأفراد والمعدات.

ما هي البيئات التي يمكن أن يعمل فيها الجسر؟

النظام مناسب للأنهار والبحيرات والخزانات وقنوات الفيضانات والمياه الضحلة الساحلية.

ما هو نطاق درجة الحرارة الذي يدعمه؟

تتراوح درجة حرارة التشغيل من -30 درجة مئوية إلى +55 درجة مئوية.

هل يمكن تخصيص الجسر؟

نعم. توفر HAIDING SHIPYARD التخصيص لطول الجسر ومتطلبات الحمولة وأنظمة التحكم والمعدات الداعمة.

هل تقدمون الدعم الفني؟

نعم. تتوفر الاستشارة الفنية وتوجيهات التشغيل ودعم قطع الغيار والمساعدة في الصيانة.
