كيف يمكن لمنصة تركيب مزرعة الرياح جاك أن تحول عملية تركيب توربينات الرياح البحرية

عندما تتطلب مشاريع الرياح البحرية رفع الأحمال الثقيلة، والمحاذاة الدقيقة للتوربينات، والتشغيل الموثوق في البيئات البحرية الصعبة، فإنمنصة تركيب مزرعة الرياح Jack Upمنحوض بناء السفن في هايدينغيوفر حلاً مصممًا لهذا الغرض. تم تصميم منصة التثبيت للخدمة الشاقة هذه للتوربينات البحرية الكبيرة بقدرة 16 ميجاوات وما فوق، وتجمع بين رافعة دوارة فئة 800 طن، والتسوية الهيدروليكية التلقائية، والنقل المعياري، والبناء البحري القوي لدعم تركيب مزرعة الرياح الفعالة من المياه الضحلة إلى المياه العميقة.

مع استمرار توربينات الرياح البحرية في الزيادة من حيث الحجم والقدرة، يحتاج مقاولو التركيب إلى منصات قادرة على التعامل مع الكرات الأثقل، والأبراج الأطول، والمكونات الأكبر، والظروف البحرية المتزايدة الطلب. تعالج منصة تركيب مزرعة الرياح Jack Up هذه التحديات من خلال رفع سطح العمل الخاص بها فوق سطح البحر على أرجل سفلية، مما يخلق بيئة عمل مستقرة لرفع الأثقال والتجميع الدقيق.

تم تصميم حل HAIDING SHIPYARD لعمق مياه يتراوح ما بين 3 إلى 100 متر تقريبًا، وأطوال أرجل مغطاه تصل إلى 150 مترًا، وقدرة تحميل إجمالية للمنصة تصل إلى 3000 طن، ورافعة دوران مدمجة بزاوية 360 درجة تبلغ 800 طن. يمكن لنظام التسوية الهيدروليكي الأوتوماتيكي الخاص به تحقيق دقة تسوية تصل إلى ±0.05 درجة تقريبًا، في حين يسمح البناء المعياري بنقل المكونات الرئيسية وتجميعها بالقرب من مواقع المشروع.

جدول المحتويات

1. لماذا أصبح تركيب طاقة الرياح البحرية أكثر صعوبة؟
2. ما هي منصة تركيب مزرعة الرياح Jack Up؟
3. ما هي الميزات الرئيسية للمنصة؟
4. ما هي المعلمات التقنية الرئيسية؟
5. لماذا تختار منصة الرفع بدلاً من الرافعة العائمة؟
6. أين يمكن استخدام المنصة؟
7. كيف يعمل البناء المعياري على تحسين لوجستيات المشروع؟
8. كيف تعمل المنصة على تحسين سلامة الرفع البحري؟
9. ما الذي يجب على المشترين مراعاته قبل اختيار النظام الأساسي؟
10. الأسئلة المتداولة
11. خاتمة

لماذا أصبح تركيب طاقة الرياح البحرية أكثر صعوبة؟

لقد أدى التطور السريع لطاقة الرياح البحرية إلى ظهور جيل جديد من التوربينات ذات قدرة توليد أعلى بكثير. تتطلب التوربينات الأكبر حجمًا كنات أثقل، وشفرات أطول، وأبراجًا أطول، وإجراءات تركيب أكثر تطلبًا.

يمكن أن تصبح طرق التثبيت البحرية التقليدية صعبة بشكل متزايد عندما تؤثر حركة السفينة الناجمة عن الأمواج على دقة الرفع. أثناء الرفع الثقيل، حتى حركات السطح الصغيرة نسبيًا يمكن أن تؤدي إلى تعقيد محاذاة قسم البرج، وتحديد موضع الكنة، وأعمال الأساس، والتعامل مع المكونات.

هذا هو المكان الذي توفر فيه منصة التثبيت ذاتية الرفع ميزة هندسية كبيرة. بدلاً من إجراء عمليات رفع ثقيلة بشكل مستمر من سطح عائم، يمكن للمنصة أن تضع نفسها في موقع العمل، وتنشر أرجلها، وترفع الهيكل فوق الماء، وتؤسس بيئة عمل مستقرة نسبيًا.

• انخفاض التأثير الناجم عن حركة السفينة الناجمة عن الموجة أثناء الرفع
• تحسين استقرار العمل لمكونات التوربينات الكبيرة
• قدرة رفع أكبر لتوربينات الجيل القادم
• تسوية دقيقة للمنصة لتجميع التوربينات
• القدرة على التكيف مع أعماق المياه البحرية المختلفة

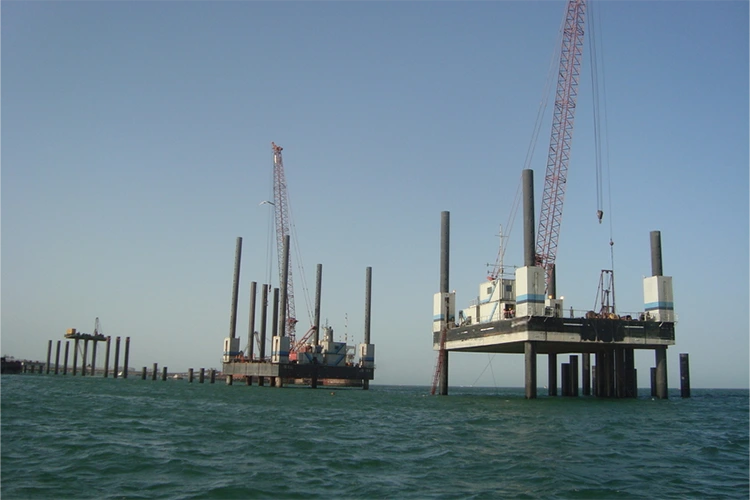

ما هي منصة تركيب مزرعة الرياح Jack Up؟

A منصة تركيب مزرعة الرياح Jack Upهي منصة إنشاءات بحرية متخصصة مصممة لدعم تركيب توربينات الرياح، والعمليات المتعلقة بالأساسات، ورفع الأحمال الثقيلة، وأنشطة صيانة بحرية مختارة.

على عكس السفينة العائمة التقليدية، تستخدم المنصة أرجل طينية متحركة عموديًا لإنشاء اتصال مستقر مع قاع البحر. تعمل معدات الرفع الهيدروليكية على رفع سطح العمل فوق سطح الماء بعد تحديد موضعه. يسمح هذا التكوين بإجراء عمليات الرفع الثقيلة من قاعدة عمل أكثر استقرارًا.

بالنسبة لمشاريع طاقة الرياح البحرية واسعة النطاق، يمكن للمنصة دمج العديد من الأنظمة المهمة في وحدة عمل واحدة، بما في ذلك:

• رافعة دوران 360 درجة للخدمة الشاقة
• نظام تسوية المنصة الهيدروليكية
• Spud الساق ونظام الرفع
• معدات معالجة مكونات توربينات الرياح
• معدات دعم تسوية الأساس والحشو
• أنظمة مراقبة التحميل وتحديد المواقع في الوقت الحقيقي
• أنظمة الطاقة والرفع في حالات الطوارئ

ما هي الميزات الرئيسية للمنصة؟

1. قدرة رفع ثقيلة من فئة 800 طن

تم تصميم الرافعة الدوارة المدمجة بزاوية 360 درجة لعمليات الرفع البحرية الصعبة، بقدرة مقدرة تصل إلى 800 طن وأقصى نصف قطر عمل يبلغ حوالي 45 مترًا. يمكن أن يصل ارتفاع الخطاف الرئيسي إلى 120 مترًا على الأقل، بينما يمكن أن يصل الخطاف المساعد إلى 150 مترًا على الأقل.

هذا التكوين يجعل المنصة مناسبة للتعامل مع مكونات التوربينات الكبيرة، بما في ذلك الكرات التي يصل وزنها إلى حوالي 600 طن وأقسام البرج الفردية التي يصل وزنها إلى حوالي 300 طن.

2. التسوية الهيدروليكية التلقائية

الدقة ضرورية عند توصيل مكونات توربينات الرياح الرئيسية. تم تصميم نظام التسوية الهيدروليكي المتكامل للحفاظ على محاذاة المنصة تلقائيًا، مع دقة تسوية معلنة تبلغ حوالي ±0.05 درجة.

ويساعد ذلك في إنشاء بيئة عمل أكثر تحكمًا لتركيب الأبراج، ورفع الكنة، وعمليات الأساس، وغيرها من الإجراءات الحساسة للدقة.

3. البناء الصلب البحري الثقيل

يستخدم الهيكل الرئيسي لوحة فولاذية بحرية CCSB، بينما يمكن أن يشتمل السطح على فولاذ بحري معدل مقاوم للتآكل. تم تحديد سمك الحزمة الحاملة الرئيسية بما لا يقل عن 60 مم، مع قوة خضوع لا تقل عن 235 ميجا باسكال.

4. تصميم وحدات وقابلة للنقل

يمكن تقسيم المنصة إلى أقسام متعددة قابلة للنقل. يمكن لهذا النهج أن يبسط النقل إلى المناطق التي قد تكون فيها البنية التحتية التقليدية لبناء السفن واسعة النطاق أو مرافق البناء في المياه العميقة محدودة.

5. أنظمة المراقبة والطوارئ في الوقت الحقيقي

يتطلب رفع الأحمال الثقيلة في الخارج مراقبة مستمرة. تتضمن المنصة وظائف مراقبة لمستوى المنصة، وحمل الرفع، وسرعة الرياح، وتحديد المواقع. يوفر مولد الطوارئ ومعدات الرفع اليدوية والحماية ضد السقوط للرافعة ضمانات تشغيلية إضافية.

ما هي المعلمات التقنية الرئيسية؟

يلخص الجدول التالي المواصفات الرئيسية المرتبطة بمنصة تركيب مزرعة الرياح HAIDING SHIPYARD Jack Up.

ملحوظة: يجب تأكيد التكوين الفعلي للمنصة، وقدرة الرفع، وطول الساق، والأبعاد، ومتطلبات الاعتماد وفقًا لمشروع مزرعة الرياح المحدد، ونموذج التوربين، وظروف قاع البحر، واللوائح البحرية المعمول بها.

لماذا تختار منصة الرفع بدلاً من الرافعة العائمة؟

توفر سفن الرافعات العائمة قدرة ممتازة على الحركة، ولكن طبيعتها العائمة تعني أن حركة السطح يمكن أن تتأثر بالأمواج والرياح والتيار. بالنسبة لمكونات التوربينات الكبيرة، يمكن لهذه الحركة أن تزيد من تعقيد عمليات الرفع الدقيقة.

يوفر تكوين الرافعة مبدأ تشغيل مختلفًا. بمجرد وضع المنصة ورفعها، يتم دعم سطح العمل من خلال أرجلها المغطاة بدلاً من الطفو المستمر على سطح البحر.

يعتمد الحل الأفضل في النهاية على عمق المشروع، وظروف قاع البحر، ومواصفات التوربينات، وجدول التثبيت، ونافذة الطقس، والبنية التحتية للنقل، واقتصاديات المشروع بشكل عام.

أين يمكن استخدام المنصة؟

يمكن لمنصة تركيب مزرعة الرياح Jack Up الحديثة أن تدعم مراحل متعددة من تطوير طاقة الرياح البحرية بدلاً من أن تقتصر على مهمة رفع واحدة.

تركيب توربينات الرياح البحرية

يمكن للمنصة أن تدعم تركيب قسم البرج، ورفع الكنة، وتحديد موضع مكونات التوربينات، وعمليات الرفع الثقيلة الأخرى المرتبطة بالتوربينات البحرية الكبيرة.

تسوية الأساس والحشو

بعد تركيب الأساس أو الأكوام، يمكن لمساحة السطح المستقرة أن تدعم التسوية، والحشو، ومناولة المعدات، وأعمال البناء المرتبطة بها.

صيانة مزرعة الرياح البحرية

في التكوينات المناسبة للمشروع، يمكن للمنصة أن تعمل كقاعدة دعم خارجية مؤقتة لأدوات الصيانة والمواد الاستهلاكية ومكونات الغيار وعمليات نقل المواد.

مشاريع الرياح البحرية ذات السعة الكبيرة

مع التكوينات المصممة لتوربينات بقدرة 16 ميجاوات وما فوق، تعد المنصة ذات صلة بشكل خاص بمزارع الرياح البحرية من الجيل التالي حيث قد تواجه حلول الرفع التقليدية قيودًا على القدرة أو الاستقرار.

كيف يعمل البناء المعياري على تحسين لوجستيات المشروع؟

إحدى المزايا المهمة للبناء المعياري هي أن منصة التثبيت البحرية الكبيرة لا تحتاج بالضرورة إلى تصنيعها ونقلها كهيكل واحد ضخم.

يمكن تقسيم المنصة إلى أقسام متعددة، بما في ذلك هيكل المنصة الرئيسي، وأقسام الساق، ووحدة الرافعة. وفقًا للتصميم المشار إليه، يمكن أن تتكون المنصة من حوالي 7 إلى 9 أقسام رئيسية، مع أقسام فردية مصممة للنقل والتجميع العملي.

• النقل البري:يمكن نقل المقاطع المناسبة إلى مواقع التجميع الداخلية.
• لوجستيات السكك الحديدية:يمكن دمج المكونات المعيارية في خطط النقل متعددة الوسائط المناسبة.
• النقل البحري:يمكن نقل الأجزاء الأكبر حجمًا بواسطة الصنادل أو سفن الرفع الثقيل.
• التجميع في الموقع:يمكن ربط الأقسام المعيارية بالقرب من موقع المشروع.
• نشر المشروع العالمي:يمكن أن يساعد هذا النهج في خدمة المشاريع البحرية في المناطق ذات ظروف البنية التحتية للموانئ المختلفة.

يمكن أن تكون هذه الفلسفة المعيارية ذات قيمة خاصة لمطوري مزارع الرياح الدوليين، ومقاولي EPC، وشركات الإنشاءات البحرية، ومقدمي خدمات التركيب البحري.

كيف تعمل المنصة على تحسين سلامة الرفع البحري؟

تعد السلامة أحد أهم الاعتبارات عند رفع مئات الأطنان من المعدات بعيدًا عن الشاطئ. ولذلك تجمع المنصة بين الهندسة الإنشائية والتحكم الهيدروليكي وتكنولوجيا المراقبة وأنظمة الطوارئ.

1. التسوية التلقائية:تساعد الأنظمة الهيدروليكية في الحفاظ على الوضع المطلوب للمنصة.
2. مراقبة الحمل:يمكن لأجهزة الاستشعار مراقبة رفع الأحمال وتقديم تحذيرات تشغيلية.
3. مراقبة الموقف:تساعد أنظمة تحديد المواقع المشغلين على فهم موقع المنصة أثناء العمل البحري.
4. مراقبة الرياح:تدعم معلومات سرعة الرياح اتخاذ القرارات التشغيلية.
5. قوة الطوارئ:يوفر مولد الطوارئ بقدرة 500 كيلووات قدرة احتياطية للطاقة.
6. حماية الرافعة:توفر أنظمة مقاومة السقوط وقفل الرياح ضمانات إضافية أثناء عمليات الرفع والاستعداد.

بالنسبة للمشاريع البحرية، يجب دائمًا دمج هذه الميزات في نظام أوسع لإدارة السلامة البحرية، وخطة الرفع، وعملية مراقبة الطقس، وتقييم المخاطر الخاصة بالمشروع.

ما الذي يجب على المشترين مراعاته قبل اختيار النظام الأساسي؟

يعد شراء منصة تركيب مزرعة الرياح Jack Up قرارًا هندسيًا كبيرًا. يجب على المشترين تقييم المشروع بأكمله بدلاً من التركيز فقط على سعة الرافعة.

• عمق الماء:تأكد من أن تكوين ساق البطاطس يطابق عمق التشغيل الفعلي.
• ظروف قاع البحر:تحليل قوة التربة ومتطلبات الاختراق واستقرار الأساس.
• مواصفات التوربينات:تحقق من وزن الكنة، ووزن قسم البرج، وارتفاع المحور، وقدرة التوربين.
• أداء الرافعة:تقييم الحمل المقدر، ونصف قطر العمل، وارتفاع الرفع، ودقة التزامن.
• سعة سطح السفينة:تأكد من أن المعدات والأفراد والمواد وأحمال الرافعة تظل ضمن الحدود الهيكلية.
• مواصلات:ضع في اعتبارك الوصول إلى الميناء، وقيود الطرق، والنقل البحري، ومتطلبات التجميع.
• تصنيف:تحديد ما إذا كان ABS أو CCS أو DNV أو إطار تصنيف آخر مطلوبًا.
• الحماية من التآكل:مراجعة أنظمة الطلاء والحماية الكاثودية للخدمة البحرية طويلة المدى.
• هندسة ما بعد البيع:تحقق مما إذا كانت الشركة المصنعة توفر التخطيط للتركيب والتشغيل والدعم الفني والمساعدة في الصيانة.

للمشترين الدوليين الذين يبحثون عنالصين المصنعةأوالصين المورد، من المهم أيضًا تقييم القدرة التصنيعية والخبرة الهندسية ومراقبة الجودة والوثائق ودعم الشهادات وتخطيط النقل والقدرة على التخصيص قبل تقديم الطلب.

الأسئلة المتداولة

1. ما هي استخدامات منصة تركيب مزرعة الرياح Jack Up؟

يتم استخدامه في المقام الأول لبناء توربينات الرياح البحرية ورفع الأحمال الثقيلة، بما في ذلك العمليات المتعلقة بالأساسات، وتركيب الأبراج، ورفع الكنة، ومعالجة المكونات، وأنشطة صيانة مزرعة الرياح البحرية المختارة.

2. ما هو عمق المياه الذي يمكن أن تعمل فيه هذه المنصة؟

تم تصميم تكوين HAIDING SHIPYARD لحوالي 3 إلى 100 متر من عمق المياه، ويبلغ طول أرجلها حوالي 50 إلى 150 مترًا. يجب تخصيص المواصفات النهائية وفقًا لظروف الموقع الفعلية.

3. ما هي سعة التوربينات التي يمكن للمنصة دعمها؟

تم تصميم المنصة مع وضع التوربينات البحرية من الجيل التالي في الاعتبار، بما في ذلك التكوينات بقدرة 16 ميجاوات وما فوق. يستوعب التصميم المشار إليه أوزان المحرك الرئيسي التي تصل إلى 600 طن تقريبًا.

4. ما هي الكمية التي يمكن للرافعة المدمجة رفعها؟

تتمتع الرافعة الدوارة المدمجة بزاوية 360 درجة بقدرة رفع تصل إلى 800 طن تقريبًا، وفقًا لنصف قطر العمل، والتكوين، وظروف التشغيل، والمتطلبات الهندسية الخاصة بالمشروع.

5. ما أهمية التسوية التلقائية؟

تساعد التسوية الدقيقة على إنشاء سطح عمل مستقر لرفع الأحمال الثقيلة ومحاذاة مكونات التوربين. توفر المنصة المشار إليها دقة تسوية هيدروليكية تلقائية تبلغ حوالي ±0.05 درجة.

6. هل يمكن تخصيص المنصة؟

نعم. يمكن تصميم أبعاد المنصة، وطول الساق، وتكوين الرافعة، وقدرة الرفع، وترتيب السطح، وغيرها من المعايير الفنية وفقًا لعمق المياه، وحجم التوربين، وظروف قاع البحر، ومتطلبات المشروع.

خاتمة

يؤدي النمو السريع للرياح البحرية إلى خلق الطلب على معدات التركيب التي يمكنها التعامل بأمان مع التوربينات الأكبر حجمًا مع الحفاظ على الدقة والكفاءة التشغيلية. أمنصة تركيب مزرعة الرياح Jack Upيوفر بديلاً مستقرًا لحلول الرفع العائمة التقليدية من خلال رفع سطح العمل فوق الماء ودمج قدرات الرفع الثقيل والتسوية الهيدروليكية والمراقبة والنقل المعياري في نظام واحد متخصص.

للمطورين ومقاولي EPC وشركات البناء الخارجية والمشترين الدوليين الذين يقومون بتقييم أالصين الصانع أو الموردتقدم HAIDING SHIPYARD مفهومًا للمنصة تم تصميمه وفقًا لمتطلبات تركيب الرياح البحرية للخدمة الشاقة، بما في ذلك قدرة الرفع من فئة 800 طن، وقدرة تحميل إجمالية للمنصة تبلغ 3000 طن، وأرجل طينية بطول 50-150 مترًا، والتشغيل عبر حوالي 3-100 متر من عمق الماء. إذا كنت تخطط لمشروع تركيب طاقة الرياح البحرية وتحتاج إلى تكوين منصة مخصصة، أو استشارة فنية، أو حل نقل، أو دعم هندسي خاص بالمشروع،اتصل بنااليوم لمناقشة متطلباتك مع HAIDING SHIPYARD وتطوير حل عملي للتركيب البحري لمشروع مزرعة الرياح القادم.
