حوض بناء السفن في هايدينغيطورمنصة جاك أب ليفينج كوارتركحل متكامل للسكن والدعم البحري للمشاريع البحرية الصعبة. تم تصميم المنصة لأعماق مياه تتراوح من 3 إلى 100 متر، ويمكن أن تستوعب ما يصل إلى 100 شخص وتدعم حمولة إجمالية للمنصة تصل إلى 3000 طن، وتجمع بين أماكن الإقامة والمطاعم والمكاتب والمرافق الطبية وأنظمة الطوارئ وتخزين المياه العذبة وإمدادات الطاقة في هيكل واحد ذاتي الرفع.
يجب أن يوفر حل المعيشة الحديث في الخارج أكثر من مجرد أماكن إقامة أساسية. قد يحتاج الموظفون العاملون في حقول النفط والغاز، ومشاريع الرياح البحرية، والإنشاءات تحت سطح البحر، وعمليات الإنقاذ، ومشاريع الهندسة البحرية الأخرى إلى البقاء في الخارج لأسابيع أو أشهر. توفر منصة Jack Up Living Quarter المصممة بشكل صحيح بيئة عمل مرتفعة ومستقرة مع دمج أماكن الإقامة وخدمات الطعام والدعم الطبي والحماية في حالات الطوارئ والمرافق والمساحات التشغيلية. تم تصميم منصة HAIDING SHIPYARD حول البناء المعياري، والأرجل المغطاة القابلة للتعديل، والمرافق المستقلة، والتحكم البيئي، ومتطلبات النشر البحري. يسمح تصميمه القابل للتكوين لأصحاب المشاريع بمطابقة سعة الإقامة وعمق المياه وتحميل السطح ومتطلبات الطاقة ومرافق الدعم مع ظروف المشروع المحددة.
جدول المحتويات
- ما هي منصة Jack Up Living Quarter؟
- لماذا هو مهم للمشاريع البحرية؟
- كيف تم تصميم المنصة للحياة البحرية؟
- المواصفات الفنية الرئيسية
- ما هي المزايا التشغيلية الرئيسية؟
- أين يمكن استخدامه؟
- ما الذي يجب على المشترين مراعاته قبل الطلب؟
- الأسئلة المتداولة
ما هي منصة Jack Up Living Quarter؟

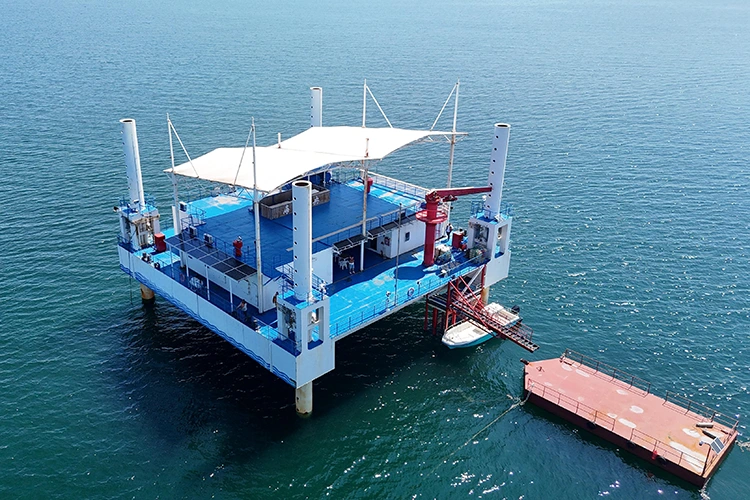

منصة Jack Up Living Quarter Platform عبارة عن منصة بحرية ذاتية الارتفاع مصممة لتوفير أماكن إقامة طويلة الأمد ومرافق دعم للموظفين العاملين في البحر. على عكس سفينة الإقامة العائمة التقليدية، يستخدم تكوين الرافعة أرجل سفلية لرفع المنصة الرئيسية فوق سطح الماء بعد وضعها في موقع المشروع.
يخلق هذا التكوين بيئة معيشية مرتفعة مخصصة يمكن أن تشمل غرف النوم، ومرافق تناول الطعام، والمكاتب، ومناطق الترفيه، والغرف الطبية، وملاجئ الطوارئ، وأنظمة المرافق، ومساحات المعدات. وفقًا لمواصفات المنتج المقدمة من HAIDING SHIPYARD، تم تكوين منصتها للعمل على أعماق مياه تتراوح من 3 إلى 100 متر، مع أطوال قابلة للتخصيص تتراوح من 20 إلى 100 متر وإقامة تتسع لما يصل إلى 100 فرد.
تعد المنصة مناسبة بشكل خاص عندما يحتاج الموظفون البحريون إلى البقاء على مقربة من موقع العمليات دون الاعتماد بشكل كامل على وسائل النقل اليومية أو الحركات المتكررة لسفن الإمداد.
لماذا هو مهم للمشاريع البحرية؟
غالبًا ما تواجه المشاريع البحرية مساحة محدودة، وظروف مناخية متغيرة، ومسافات نقل طويلة، ولوجستيات معقدة. وبالتالي يصبح السكن جزءًا من البنية التحتية الشاملة للمشروع وليس مجرد مكان لنوم العمال.
يمكن لمنصة المعيشة المصممة جيدًا أن تقوم بتجميع العديد من وظائف الدعم:
- إقامة:غرف مفردة ومزدوجة قابلة للتكوين لإقامة الموظفين لفترات طويلة.
- تقديم الطعام:مرافق تناول الطعام وتخزين المواد الغذائية للطواقم البحرية.
- العمليات:مكاتب وقاعات اجتماعات للتنسيق اليومي للمشروع.
- الدعم الطبي:مناطق مخصصة للعلاج والاستجابة لحالات الطوارئ.
- الحماية في حالات الطوارئ:ملاجئ الطوارئ والحماية من الحرائق والطاقة الاحتياطية وأنظمة المراقبة.
- المرافق:أنظمة تخزين المياه العذبة وتوليد الطاقة وتكييف الهواء وتنقيتها.
ومن خلال الجمع بين هذه الوظائف في منصة هندسية واحدة، يمكن لمشغلي المشروع إنشاء قاعدة دعم بحرية أكثر تنظيمًا لأنشطة الحفر أو البناء أو الصيانة أو التركيب أو أنشطة الطوارئ.
كيف تم تصميم المنصة للحياة البحرية؟
الإقامة المعيارية
يمكن ترتيب منطقة المعيشة عبر مستويات متعددة. يستخدم تكوين HAIDING SHIPYARD مقصورة معيشة مكونة من ثلاثة إلى أربعة طوابق بمساحة إجمالية تبلغ حوالي 1200-1500 متر مربع. يمكن أن يشمل ترتيب الإقامة حوالي 50 غرفة، في حين يمكن أن تشمل المناطق المشتركة مقصفًا ومكاتب وغرف اجتماعات وصالة ألعاب رياضية وغرفة للقراءة ومساحة سمعية وبصرية.
بيئة داخلية خاضعة للرقابة
تتطلب الإقامة الطويلة الأمد في الخارج الاهتمام بدرجة الحرارة والرطوبة والتهوية وجودة الهواء. تشتمل المنصة على أنظمة تكييف مركزية وأنظمة تنقية الهواء. يتراوح نطاق درجة الحرارة الداخلية المحددة ما يقرب من 22-26 درجة مئوية، مع التحكم في الرطوبة بنسبة 40-60%، مما يدعم بيئة داخلية أكثر اتساقًا على الرغم من الظروف البحرية المتغيرة.
دعم الطوارئ المتكامل
يجب أن تدعم أماكن الإقامة الخارجية أيضًا الاستجابة لحالات الطوارئ. يتضمن تصميم المنصة مقصورة طبية، ومأوى للطوارئ، ومعدات الحماية من الحرائق، وتوليد احتياطي، وأنظمة مراقبة، ومعدات رفع يدوية للطوارئ. ويمكن دمج هذه الأنظمة حسب المتطلبات التشغيلية والتصنيفية للمشروع.
القدرة على التكيف مع الساق Spud
يستخدم هيكل الرفع الذاتي أرجل بطاطس مقطعية من النوع الجمالوني. يبلغ قطر الساق المحدد حوالي 2.5-3.0 متر، في حين يمكن تخصيص طول الساق بين 20 و100 متر. وهذا يسمح بتكييف تكوين المنصة مع متطلبات عمق المياه المختلفة وظروف قاع البحر.
ما هي المواصفات الفنية الرئيسية؟
تعد المعلمات الفنية ضرورية عند تقييم منصة الإقامة البحرية لأن عمق المياه والحمولة والأبعاد وتكوين الساق وإمدادات الطاقة وأنظمة السلامة تؤثر بشكل مباشر على ملاءمة المشروع.
| المعلمة | مواصفة | أهمية المشروع |
|---|---|---|
| عمق المياه المطبق | 3-100 م | يدعم بيئات التشغيل البحرية المختلفة |
| طول المنصة | 50-70 م | يوفر مساحة لوحدات الإقامة والدعم |
| عرض المنصة | 20-25 م | يدعم تخطيط سطح السفينة متعدد الوظائف |
| أرجل البطاطا | 3 أرجل من النوع الجمالوني | يوفر القدرة على الرفع الذاتي |
| طول الساق | 20-100 م | قابلة للتكيف مع عمق المياه المشروع |
| سرعة الرفع | 0.3-0.5 م/دقيقة | يدعم عمليات الارتفاع التي تسيطر عليها |
| إجمالي حمل المنصة | ما يصل إلى 3000 طن | يسمح بالسكن والمعدات واللوازم والمرافق |
| سعة السكن | ما يصل إلى 100 شخص | مناسبة للأطقم البحرية متوسطة الحجم |
| تخزين المياه العذبة | 200 م3 | يدعم العملية البحرية الموسعة |
| توليد الطاقة | مولدات ديزل 2 × 500 كيلو وات | يوفر الجيل الأساسي والاستعداد |
| المساعدة الشمسية | نظام كهروضوئي بقدرة 100 كيلووات | يوفر الطاقة المتجددة المساعدة |
| دقة التسوية | ± 0.1 درجة | يساعد في الحفاظ على بيئة معيشية مستقرة |
| مادة المنصة | لوحة الصلب البحرية CCSB | مصممة للتطبيقات الهيكلية البحرية |
تمثل هذه الأرقام تكوين النظام الأساسي المشار إليه. وينبغي تأكيد المعلمات الهندسية الفعلية وفقا لعمق مياه المشروع، وظروف قاع البحر، ومتطلبات التصنيف، ومتطلبات الإقامة، واللوائح البحرية المعمول بها.
ما هي المزايا التشغيلية الرئيسية؟
1. الإقامة المرتفعة المستقرة
بعد تحديد الموقع والرفع، توفر المنصة هيكلًا حيًا مخصصًا فوق الماء. يفصل هذا التكوين منطقة الإقامة عن الاتصال المباشر بسطح البحر ويخلق قاعدة مستقرة لمرافق دعم الأفراد.
2. تقليل الاعتماد على الخدمات اللوجستية الخارجية
يمكن لتخزين المياه العذبة، والتخزين البارد، والتوليد الاحتياطي، ومرافق المعيشة المتكاملة تمديد الفترة الفاصلة بين عمليات الإمداد الخارجية. وهذا مفيد بشكل خاص للمشاريع التي يستغرق فيها النقل من وإلى الشاطئ وقتًا طويلاً أو يعتمد على الطقس.
3. وحدات النقل والتجميع
يمكن تقسيم المنصة إلى عدة أقسام قابلة للنقل. يتكون التكوين المشار إليه من حوالي خمسة إلى سبعة أقسام رئيسية، مما يسمح بنقل المكونات بواسطة صنادل مناسبة أو سفن شبه غاطسة وتجميعها في موقع المشروع.
4. صيانة أسهل للأنظمة الرئيسية
يمكن لترتيبات المعدات المعيارية أن تبسط عملية استبدال أنظمة مختارة مثل المولدات، ومعدات معالجة المياه العذبة، ومكونات تكييف الهواء. يمكن لهذا النهج تقليل الوقت اللازم لعزل وحدات المعدات الفردية واستبدالها.
5. الدعم البحري متعدد الوظائف
بدلاً من استخدام مرافق منفصلة للإقامة، والمكاتب، والدعم الطبي، وتقديم الطعام، والاستجابة لحالات الطوارئ، يمكن دمج هذه الوظائف في تخطيط منصة واحدة. وهذا أمر ذو قيمة عندما تكون مساحة سطح السفينة والخدمات اللوجستية البحرية محدودة.
أين يمكن استخدامه؟
يمكن تكوين منصة Jack Up Living Quarter Platform لمختلف المشاريع الخارجية حيث يحتاج الموظفون إلى إقامة ودعم ممتدين في الموقع.
- النفط والغاز البحري:يوفر الدعم المعيشي والتمويني والمكاتب والطوارئ لموظفي الحفر والإنتاج.
- الرياح البحرية:يدعم فرق التركيب والتفتيش والصيانة والبناء التي تعمل حول مشاريع الرياح البحرية.
- هندسة أعماق البحار:يوفر أماكن إقامة لطاقم البناء البحري وأطقم الهندسة تحت سطح البحر.
- إصلاح خطوط الأنابيب:إنشاء قاعدة بحرية مؤقتة بالقرب من أنشطة صيانة خطوط الأنابيب تحت الماء.
- إنقاذ السفينة:يوفر الإقامة المؤقتة ودعم المرافق لفرق الإنقاذ في حالات الطوارئ.
- الاستجابة للطوارئ البحرية:يمكن تهيئتها للنشر السريع حيث تكون هناك حاجة إلى إقامة مؤقتة للموظفين.
على سبيل المثال، تم تصميم تكوين HAIDING SHIPYARD المشار إليه لدعم إقامة الموظفين لفترة طويلة تتراوح من 30 إلى 180 يومًا تقريبًا، اعتمادًا على ترتيبات المشروع وظروف التشغيل.
ما الذي يجب على المشترين مراعاته قبل الطلب؟
يتطلب اختيار منصة معيشة خارجية أكثر من مجرد مقارنة سعة الإقامة. يجب على المشترين تزويد الشركة المصنعة بمعلومات مفصلة عن المشروع حتى يمكن تصميم الأنظمة الهيكلية والمرافق بشكل صحيح.
- عمق الماء:تأكد من الحد الأدنى والحد الأقصى لعمق مياه التشغيل وطول الساق المطلوبة.
- ظروف قاع البحر:توفير البيانات الجيوتقنية المتاحة لتحديد ترتيبات العلبة والأساسات المناسبة.
- قدرة الموظفين:تحديد حجم الطاقم الطبيعي، وذروة الإشغال، وتكوين الغرفة، وفترة التشغيل.
- الظروف البيئية:ضع في اعتبارك الرياح والأمواج ودرجة الحرارة والتعرض للتآكل والظروف الأخرى الخاصة بالموقع.
- تحميل سطح السفينة:حساب متطلبات الإقامة والمعدات والمياه العذبة والغذاء والوقود والحمولة التشغيلية.
- الطلب على المرافق:تحديد متطلبات الكهرباء والمياه العذبة ومياه الصرف الصحي والتكييف والاتصالات والطاقة في حالات الطوارئ.
- تصنيف:تأكد من التصنيف البحري المعمول به والمتطلبات القانونية الخاصة بالمشروع قبل الهندسة النهائية.
- مواصلات:تخطيط أبعاد القسم وأوزان الرفع حول معدات النقل والتركيب المتوفرة.
تساعد المواصفات الفنية الواضحة في بداية عملية الشراء الشركة المصنعة على تطوير منصة تناسب بيئة التشغيل الخارجية الفعلية بدلاً من الاعتماد على تكوين عام.
الأسئلة المتداولة حول منصات Jack Up Living Quarter
1. كم عدد الأشخاص الذين يمكن أن تستوعبهم منصة Jack Up Living Quarter Platform؟
يتمتع تكوين HAIDING SHIPYARD المشار إليه بقدرة إقامة تصل إلى 100 شخص. يمكن تعديل العدد الفعلي وفقًا لتخطيط الغرفة وسعة تناول الطعام ومتطلبات المرافق وترتيبات السلامة ومواصفات المشروع.
2. ما هو عمق المياه الذي يمكن أن تعمل فيه المنصة؟
تم تصميم التصميم المشار إليه لحوالي 3-100 متر من عمق المياه البحرية، مع أطوال ساق الطحالب قابلة للتخصيص من 20-100 متر. وتعتمد الملاءمة النهائية على ظروف قاع البحر والتحليل الهندسي الخاص بالمشروع.
3. ما هي المرافق التي يمكن تضمينها؟
تشمل المرافق النموذجية المهاجع والحمامات ومناطق تناول الطعام وتخزين الطعام والمكاتب وغرف الاجتماعات ومناطق الترفيه والغرف الطبية وملاجئ الطوارئ وأنظمة التدفئة والتهوية وتكييف الهواء وتخزين المياه العذبة وتوليد الطاقة والحماية من الحرائق وأنظمة المراقبة.
4. هل يمكن تخصيص أماكن المعيشة؟
نعم. يسمح البناء المعياري بتكوين تخطيطات أماكن الإقامة وأرقام الغرف والمناطق المكتبية وأنظمة المرافق وقدرة الطاقة ومرافق الطوارئ والوحدات الأخرى وفقًا للمتطلبات التشغيلية للمشروع.
5. كيف يتم نقل المنصة؟
يمكن تقسيم المنصة المشار إليها إلى عدة أقسام للنقل. اعتمادًا على موقع المشروع وأبعاد القسم، يمكن اعتبار الصنادل المناسبة للمحيطات أو السفن شبه الغاطسة للنقل والتركيب البحري.
6. هل المنصة مناسبة للإقامة الخارجية لفترة طويلة؟
تم تكوين المنصة خصيصًا لإقامة الموظفين الممتدة. تهدف أنظمة الإقامة والتحكم في المناخ وتقديم الطعام والمياه العذبة والطاقة والخدمات الطبية وأنظمة دعم الطوارئ إلى دعم العمليات البحرية التي تستمر لأسابيع أو أشهر، مع مراعاة التكوين النهائي للمشروع.
خاتمة
يمكن لمنصة Jack Up Living Quarter المصممة بشكل صحيح أن تكون بمثابة قاعدة خارجية مركزية للإقامة والعمليات والدعم الطبي وتقديم الطعام والمرافق والاستجابة لحالات الطوارئ. مع أرجل طين قابلة للتكيف، وبنية معيارية، وسعة تحميل تصل إلى 3000 طن للمنصة، وأماكن إقامة لما يصل إلى 100 فرد، وأنظمة المرافق المتكاملة، يمكن تكوين حل HAIDING SHIPYARD للنفط والغاز، والرياح البحرية، وهندسة أعماق البحار، والإنقاذ، وإصلاح خطوط الأنابيب، وغيرها من المشاريع البحرية. إذا كنت تخطط لمشروع إقامة في الخارج وتحتاج إلى منصة تتناسب مع عمق المياه لديك، وقدرة الطاقم، والحمولة، وطريقة النقل، وبيئة التشغيل،اتصل بنالمناقشة متطلباتك الفنية والحصول على حل Jack Up Living Quarter Platform المخصص.
