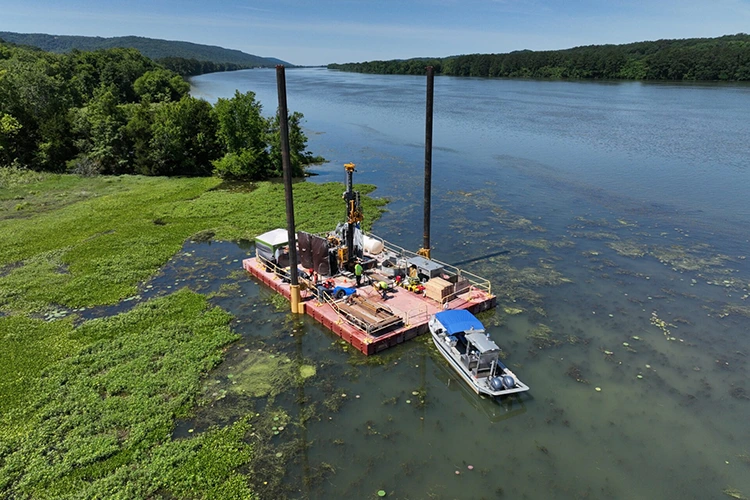

الطوافات وحدات

فئة المعلمة

عنصر محدد

سلسلة HD-H50

سلسلة HD-S50

سلسلة HD-S70

ملاحظات

الأبعاد الأساسية

طول الوحدة × العرض × الارتفاع (م)

2.0×1.8×1.2

3.0×2.0×1.5

4.0×2.5×1.8

موحدة للنقل

وزن الوحدة (ر)

≥8

≥12

≥18

يتوافق مع حدود النقل البري

الهيكل والمواد

المادة الرئيسية

فولاذ درجة A-36 (10 ملم)

فولاذ من الدرجة A-36 (12 مم)

درجة A-36+فولاذ HSLA (16 مم)

سطح ذو هيكل ملفوف حاصل على براءة اختراع

سعة التحميل

الحمل المركز 15000 رطل لكل قدم مربع، الحمل الموحد 400 كجم/㎡

الحمل المركز 20,000 رطل لكل قدم مربع، الحمل الموحد 450 كجم/㎡

الحمل المركز 25000 رطل لكل قدم مربع، الحمل الموحد 500 كجم/㎡

يتكيف مع معدات الوزن المختلفة

مكافحة التآكل

طلاء داخلي

مثبط الصدأ الحيوي (≥150μm)

نفس اليسار

نفس اليسار

قابلة للتحلل البيولوجي، وصديقة للبيئة

الحماية الخارجية

أنود الزنك + الطلاء البحري (≥300μm)

نفس اليسار

نفس اليسار

يقاوم مياه البحر/التآكل في المياه العذبة

النقل والتركيب

طريقة النقل

شاحنة عادية (≥4 وحدات/الوقت)

شاحنة عادية (≥2 وحدة/الوقت)

شاحنة العرض الزائد (وحدتان / الوقت)

يحسن كفاءة النقل

وقت التجميع (وحدة واحدة)

.51.5 ساعة

≥2 ساعة

.52.5 ساعة

تم الانتهاء منه بواسطة فريق مكون من شخصين

شهادة

شهادة المنتج

شهادة ABS، شهادة ISO 9001:2015

نفس اليسار

نفس اليسار

يتوافق مع اللوائح البحرية الدولية

البند المعلمة

سلسلة HD-H50

سلسلة HD-S50

سلسلة HD-S70

وحدة

أبعاد الوحدة (الطول × العرض × الارتفاع)

6.0×5.4×3.6

9.1×6.1×4.6

12.2×7.6×5.5

m

وزن الوحدة الواحدة

≥8

≥12

≥18

طن

مركز ارتفاع الطفو

1.8

2.3

2.8

m

مسودة (فارغة)

0.6

0.8

1.0

m

الحد الأقصى للمسودة

1.2

1.5

1.8

m

الوحدات القياسية لكل منصة

4-12

3-8

2-6

وحدات

الحد الأقصى لحجم المنصة

36×16

48×20

60×25

م²

البند المعلمة

سلسلة HD-H50

سلسلة HD-S50

سلسلة HD-S70

وصف

مادة الهيكل الرئيسي

فولاذ درجة A-36 (10 ملم)

فولاذ من الدرجة A-36 (12 مم)

درجة A-36 + فولاذ HSLA (16 مم)

قوة الخضوع ≥36 كيلو لكل بوصة مربعة

مادة سطح السفينة

فولاذ HSLA عالي القوة (12 ملم)

فولاذ HSLA عالي القوة (14 ملم)

فولاذ HSLA عالي القوة (16 ملم)

براءة اختراع على شكل لفة

معالجة سطح السفينة

منقوش مضاد للانزلاق (معامل الاحتكاك ≥0.8)

منقوش مضاد للانزلاق (معامل الاحتكاك ≥0.8)

منقوش مضاد للانزلاق (معامل الاحتكاك ≥0.8)

معالجة اختراق السبائك المقاومة للاهتراء

عامل السلامة الهيكلية

≥1.8

≥1.8

≥1.8

تحت الصف الثامن ظروف الرياح والأمواج

اتصال بين الوحدات

شفة مزدوجة الويب + مسامير مسبقة الإجهاد

شفة مزدوجة الويب + مسامير مسبقة الإجهاد

شفة مزدوجة الويب + مسامير مسبقة الإجهاد

قابلة للفصل وإعادة الاستخدام ≥50 مرة

تصميم الزاوية

انتقال القوس (R≥50mm)

انتقال القوس (R≥50mm)

انتقال القوس (R≥50mm)

تفريق تركيز الإجهاد

البند المعلمة

سلسلة HD-H50

سلسلة HD-S50

سلسلة HD-S70

وحدة

الحمل المركز

15000

20.000

25000

قوات الأمن الفلسطينية (كيلو باسكال)

تحميل موحد

≥400

≥450

≥500

كجم/م²

أقصى سعة تحميل لنقطة واحدة

50

80

100

طن

الحد الأقصى لفئة مقاومة الرياح والأمواج

الدرجة 7 (سرعة الرياح .17.1 م/ث)

الصف 8 (سرعة الرياح .720.7 م / ث)

الصف 8 (سرعة الرياح .720.7 م / ث)

-

أقصى ارتفاع لمقاومة الموجة

.02.0

.52.5

.03.0

m

أقصى زاوية ميل للتشغيل

± 15 درجة

± 12 درجة

± 10 درجة

-

أقصى زاوية حمل مستقرة

± 20 درجة

± 18 درجة

± 15 درجة

-

البند المعلمة

سلسلة HD-H50

سلسلة HD-S50

سلسلة HD-S70

وحدة

طفو الوحدة الواحدة

≥30

≥50

≥80

طن

مركز ارتفاع الطفو من خط الأساس

1.8

2.3

2.8

m

فترة لفة

≥4.0

≥5.0

≥6.0

s

فترة العرض

≥6.0

≥7.0

≥8.0

s

ارتفاع الطفو

2.4

3.1

3.7

m

رقم معيار الاستقرار

≥1.2

≥1.2

≥1.2

-

البند المعلمة

سلسلة HD-H50

سلسلة HD-S50

سلسلة HD-S70

وحدة

طريقة النقل

شاحنة عادية (≥4 وحدات/الوقت)

شاحنة عادية (≥2 وحدة/الوقت)

شاحنة العرض الزائد (وحدتان / الوقت)

-

وقت التجميع (وحدة واحدة)

.51.5

.02.0

.52.5

ساعات

حجم فريق التجميع

2 شخص

2-3 أشخاص

3-4 أشخاص

-

عدد نقاط الرفع

4 (أعلى)

4 (أعلى)

6 (العلوي + الجانب)

-

طريقة الرفع

رفع نقطة واحدة/متعدد النقاط

رفع نقطة واحدة/متعدد النقاط

رفع نقطة واحدة/متعدد النقاط

-

أبعاد النقل القصوى

6.2×5.6×3.8

9.3×6.3×4.8

12.5×7.8×5.7

m

البند المعلمة

المؤشر الفني

الوحدة / الوصف

مكافحة التآكل الداخلي

مثبط الصدأ الصديق للبيئة ذو الطفو الحيوي (≥150 ميكرومتر)

سمك الفيلم الجاف، خالي من المعادن الثقيلة

مكافحة التآكل الخارجي

أنودات الزنك (مجموعة واحدة/10㎡) + طلاء باريل من الدرجة البحرية (≥300 ميكرومتر)

سمك الفيلم الجاف

عمر خدمة المكونات تحت الماء

≥15

سنين

حياة خدمة بيئة المياه العذبة

≥20

سنين

مادة شريط الختم

EPDM إيثيلين بروبيلين ديين مونومر مطاط

مقاومة درجة الحرارة: -40 درجة مئوية ~ 80 درجة مئوية

عمر خدمة شريط الختم

≥5

سنوات (أو 50 دورة تفكيك وتجميع)

صلابة طبقة مقاومة للاهتراء

≥300

HB (صلابة برينل)

خسارة التآكل السنوية

.10.1

مم

عنصر التكوين

وصف المعلمة

طريقة الاتصال

شفة مدمجة + مسامير عالية القوة مسبقة الإجهاد (M24)

نظام الختم

حلقة الختم المطاطية EPDM (الضغط: 20-25%)

جهاز القفل

مسمار أمان مزدوج (القطر ≥32 مم)

نظام تحديد المواقع

دبوس التوجيه + أخدود تحديد المواقع (الدقة ≥2 مم)

قوة الاتصال

≥1.5 أضعاف قوة القص القصوى للوحدة

نوع الواجهة

مواصفات المعلمة

غاية

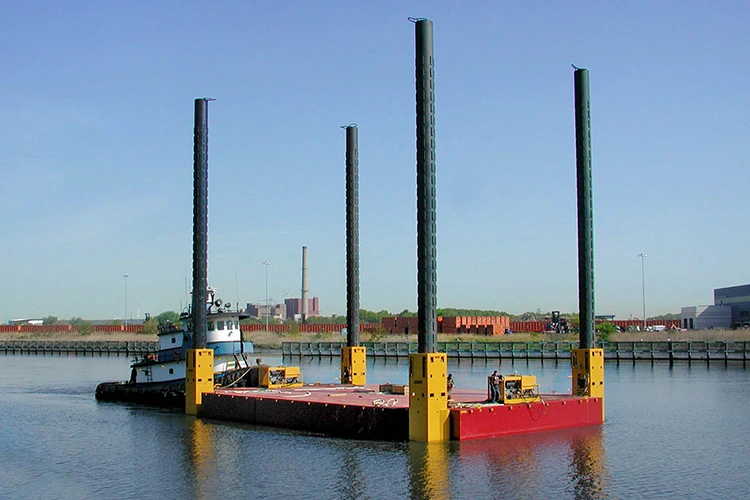

واجهة الساق Spud

القطر: 800-1200 مم (اختياري)

تحديد المواقع وتحديد المواقع منصة

واجهة الونش

قوة السحب: .5050 كيلو نيوتن (اختياري)

إزاحة المنصة / تحديد المواقع

واجهة الدافع

الطاقة: .100 كيلو واط (اختياري)

منصة الدفع الذاتي

رباط بولارد

قوة السحب: ≥50kN (4 وحدات كمعيار)

رباط وتحديد

قناة الكابل

القطر: ≥150 مم (4 وحدات كمعيار)

نقل الطاقة/الإشارة

واجهة سلم الصعود

الحمولة: ≥500 كجم (وحدتان قياسيتان)

صعود / نزول الموظفين

سيناريو التطبيق

السلسلة الموصى بها

التكوين النموذجي

الحد الأقصى لحمل التشغيل

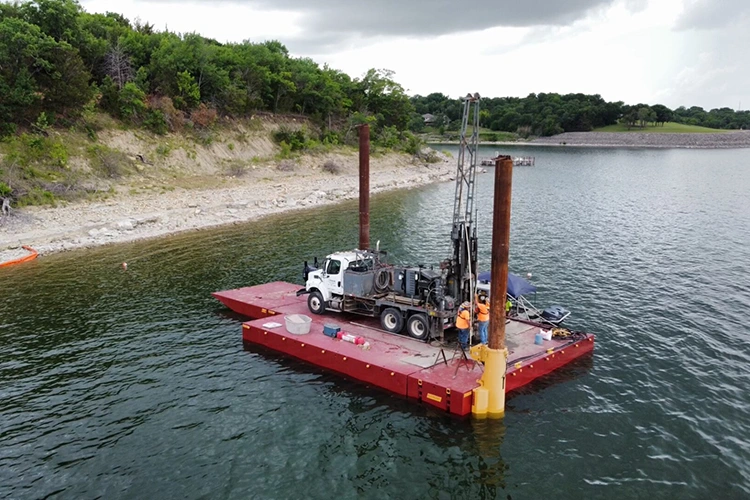

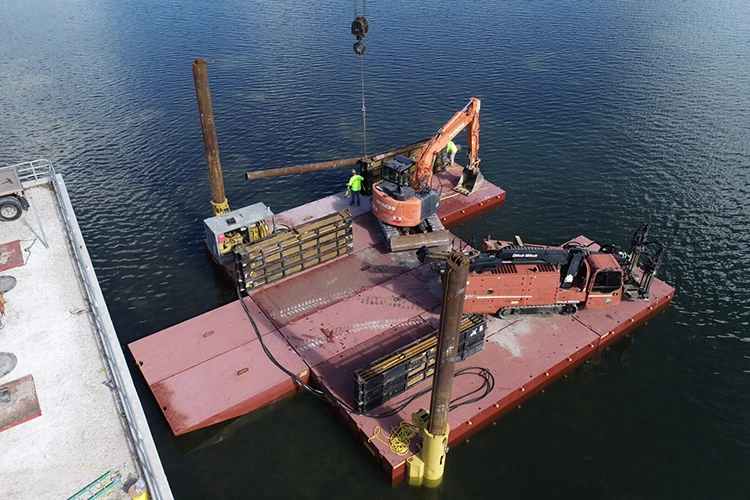

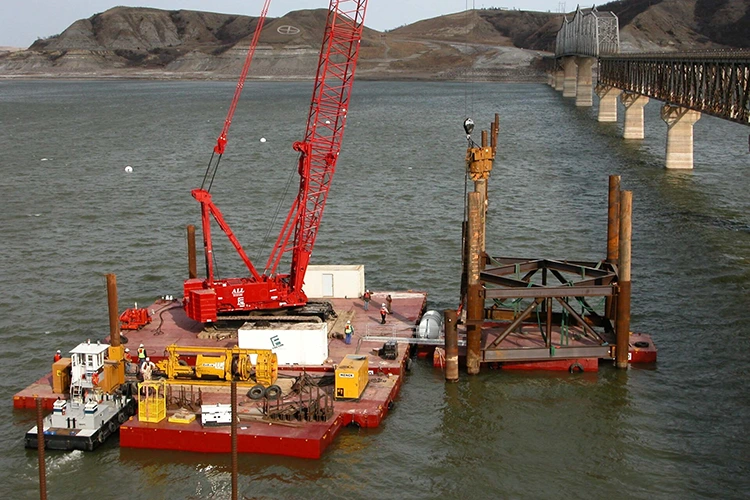

صيانة جسر النهر الداخلي

اتش دي-H50

4-6 وحدات (طول 12-18 م)

50 طنًا (وحدة واحدة)

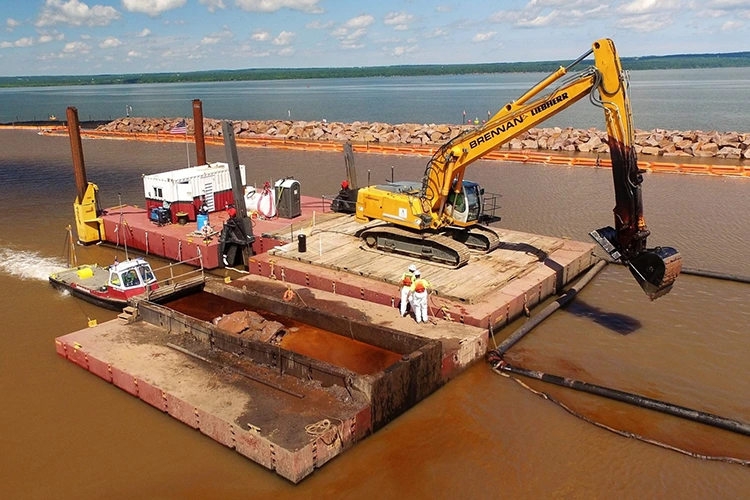

مساعدة التجريف على نطاق صغير

HD-H50 / HD-S50

6-8 وحدات (طول 18-24 م)

80 طن (مركبة)

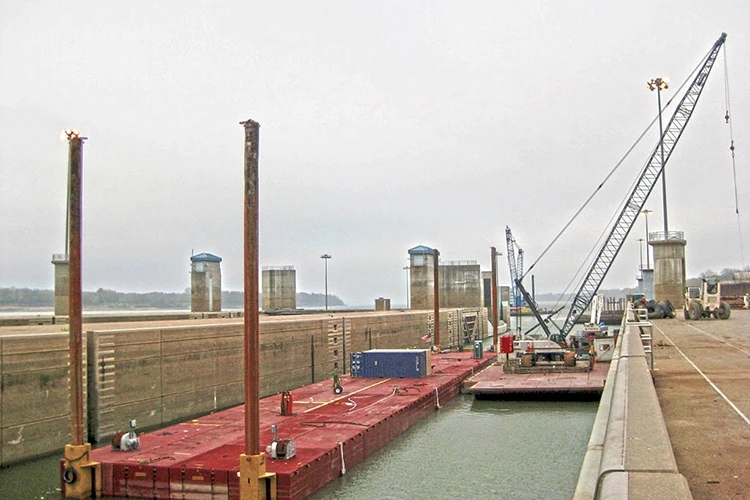

رصيف الميناء المؤقت

اتش دي-S50

8-10 وحدات (طول 24-30 م)

150 طن (مركبة)

بناء طاقة الرياح البحرية

اتش دي-S70

6-8 وحدات (طول 30-40 م)

200 طن (مركب)

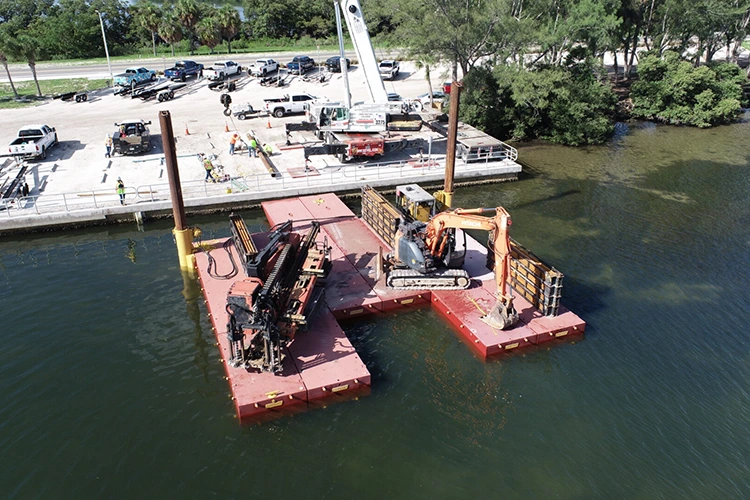

وضع خط أنابيب الغواصة

HD-S50 / HD-S70

8-12 وحدة (طول 30-50 م)

250 طن (مركبة)

نقل المعدات الثقيلة

اتش دي-S70

4-6 وحدات (طول 20-30 م)

100 طن (وحدة واحدة)

الحالة البيئية

سلسلة قابلة للتطبيق

متطلبات المعلمة

المياه العذبة الأنهار الداخلية

كل السلسلة

درجة مقاومة التآكل ≥ معيار المياه العذبة

المياه المالحة الساحلية

HD-S50 / HD-S70

درجة مقاومة التآكل ≥ معيار مياه البحر

منطقة الرياح والأمواج البحرية

اتش دي-S70

مقاومة الرياح والأمواج ≥ الدرجة 8، ارتفاع الموجة ≥3 م

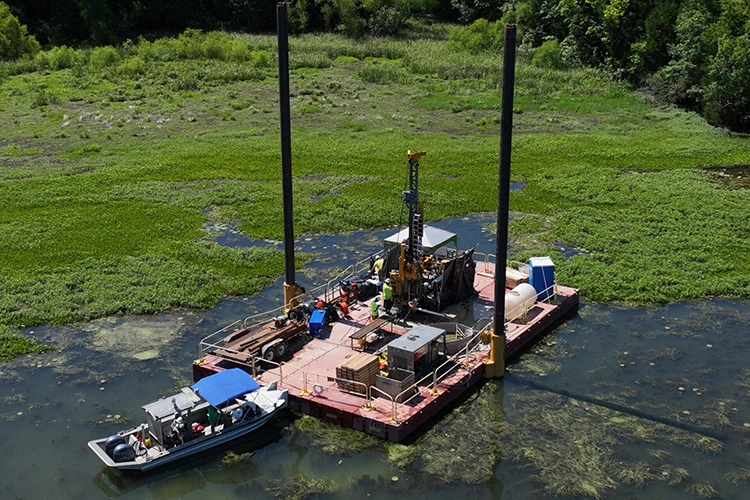

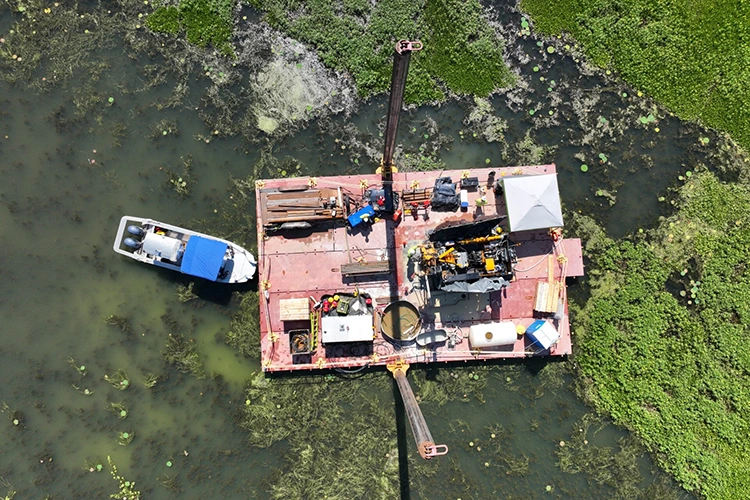

المياه الضحلة (≥5 م)

اتش دي-H50

مشروع ≥1.2 م، براعم ضحلة اختيارية

عمق المياه متوسط ​​(5-15 م)

اتش دي-S50

مشروع ≥1.5 م، براعم طويلة اختيارية

المياه العميقة (≥15 م)

اتش دي-S70

مشروع ≥1.8 م، نظام رباط اختياري

نوع التحسين

تعديل المعلمة

السيناريو المطبق

تعزيز الحمل الثقيل

سطح سميك إلى 20-25 مم، هيكل مقوى

محمل معدات 100 طن

تعزيز درجات الحرارة المنخفضة

المواد التي تمت ترقيتها إلى الفولاذ منخفض الحرارة (على سبيل المثال، S355J2W)

بيئة المنطقة القطبية / الباردة (-40 درجة مئوية ~ 0 درجة مئوية)

تعزيز ارتفاع درجة الحرارة

طلاء خاص + تصميم عازل للحرارة

بيئة استوائية / ذات درجة حرارة عالية (≥40 درجة مئوية)

تعزيز خفيفة الوزن

يستخدم الهيكل الجزئي سبائك الألومنيوم (6061-T6)

سيناريوهات الحركة/النقل الجوي المتكررة

وظيفة ممتدة

تكوين المعلمة

وصف

نظام الدفع الذاتي

الدافع (الطاقة ≥200 كيلوواط) + نظام التحكم

السرعة القصوى ≥5 عقدة

نظام تحديد المواقع

نظام الإرساء (4 مراسي) + نظام تحديد المواقع + السونار

دقة تحديد المواقع ≥1m

نظام الرفع

الرفع الهيدروليكي / الكهربائي (الشوط ≥3m)

يتكيف مع التغيرات في مستوى الماء

البنية الفوقية وحدات

ورشة عمل قابلة للفصل / غرفة التحكم

يوفر الظل/الحماية

نوع الشهادة

الرقم القياسي

متطلبات المعلمة الرئيسية

شهادة جمعية التصنيف

ABS "قواعد بناء وتصنيف السفن الفولاذية للخدمة الداخلية والساحلية"

عامل السلامة الهيكلية ≥1.8، الاستقرار ≥1.2

الشهادة البيئية

المعيار البيئي البحري الدولي (MEPC.227(64))

مانع الصدأ: خالي من المعادن الثقيلة وقابل للتحلل

نظام إدارة الجودة

الأيزو 9001:2015

مراقبة جودة العملية الكاملة

2015

مراقبة جودة العملية الكاملة

معيار السلامة

جيجابايت/ت 36143-2018

عامل أمان الطفو ≥1.5

فئة المعلمة

اتش دي-H50

اتش دي-S50

اتش دي-S70

أبعاد الوحدة (م)

6.0×5.4×3.6

9.1×6.1×4.6

12.2×7.6×5.5

وزن واحد (طن)

≥8

≥12

≥18

الحمولة القصوى (كجم/م²)

400

450

500

طفو الوحدة الواحدة (طن)

30

50

80

وقت التجميع (ساعات)

1.5

2.0

2.5

طريقة النقل

شاحنة عادية (4 وحدات / مرة)

شاحنة عادية (وحدتان / مرة)

شاحنة العرض الزائد (وحدتان / الوقت)

عمر مقاومة التآكل (سنوات)

≥15 (مياه البحر) / 20 (المياه العذبة)

≥15 (مياه البحر) / 20 (المياه العذبة)

≥15 (مياه البحر) / 20 (المياه العذبة)
